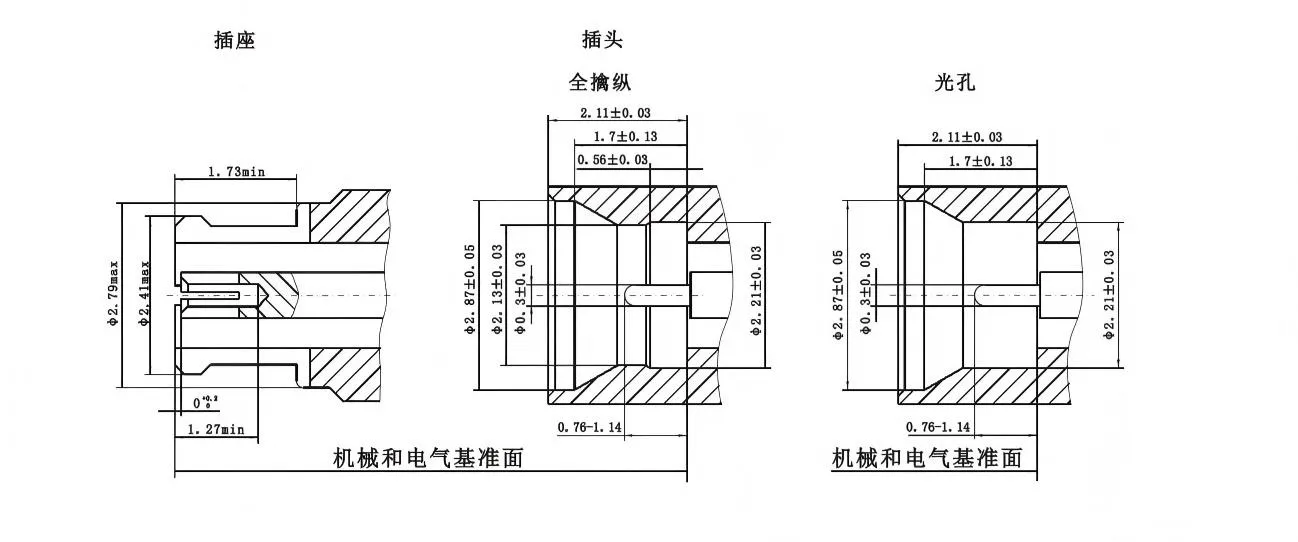

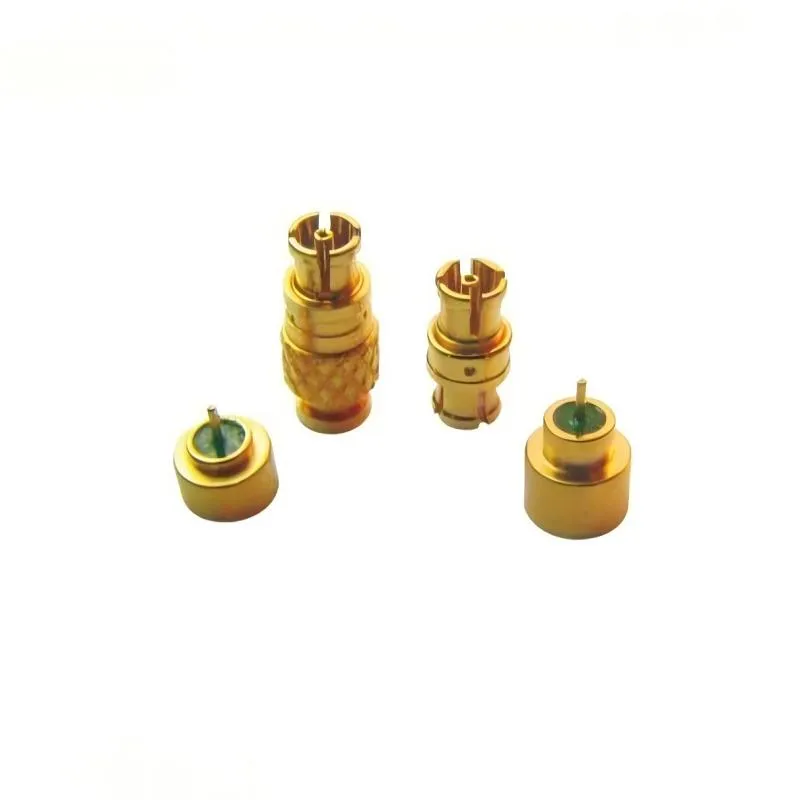

Соединитель серии SSMP представляет собой сверхминиатюрный коаксиальный ВЧ-соединитель с безрезьбовым соединением. Отличается малыми габаритами (меньше, чем у соединителей серии SMP), небольшим весом и широким диапазоном рабочих частот. Предназначен для попарного использования в межплатных соединениях. Вилка соединителя выпускается в двух исполнениях интерфейса: с полной фиксацией и с гладким отверстием. Подходит для применения в модульных конструкциях с высокой плотностью монтажа.
Таблица электрических параметров (* максимальное значение на уровне моря)
| Параметр | Подкатегория | Значение |
| Волновое сопротивление | — | 50 Ом |
| Диапазон частот | — | DC–50 ГГц |
| Номинальное испытательное напряжение | — | 170 В (ср. кв.)* |
| Диэлектрическая прочность | — | 500 В (ср. кв.)* |
| Сопротивление изоляции | — | ≥2000 МОм |
| Переходное сопротивление | Внешний проводник | Обычное исполнение ≤3.5 мОм, герметичное ≤5 мОм |
| Переходное сопротивление | Внутренний проводник | Обычное исполнение ≤8 мОм, герметичное ≤30 мОм |
| КСВН | DC–18 ГГц | ≤1.25 |
| КСВН | 18–26.5 ГГц | ≤1.3 |
| КСВН | 26.5–40 ГГц | ≤1.4 |
| КСВН | 40–50 ГГц | ≤1.5 |
Таблица материалов и механических характеристик
| Внутренний проводник | Вилка | Фосфористая бронза / ковар | Золочение |
| Внутренний проводник | Розетка | Бериллиевая бронза | Золочение |
| Пружинные элементы | — | Бериллиевая бронза | Золочение |
| Корпус и прочие металлические детали | — | Латунь / ковар, нержавеющая сталь | Золочение, пассивация |
| Изоляционный материал | Стеклоспай / PTFE / PEI | ||
| Скорость натекания | ≤1.01325×10⁻³ Па·см³/с | ||
