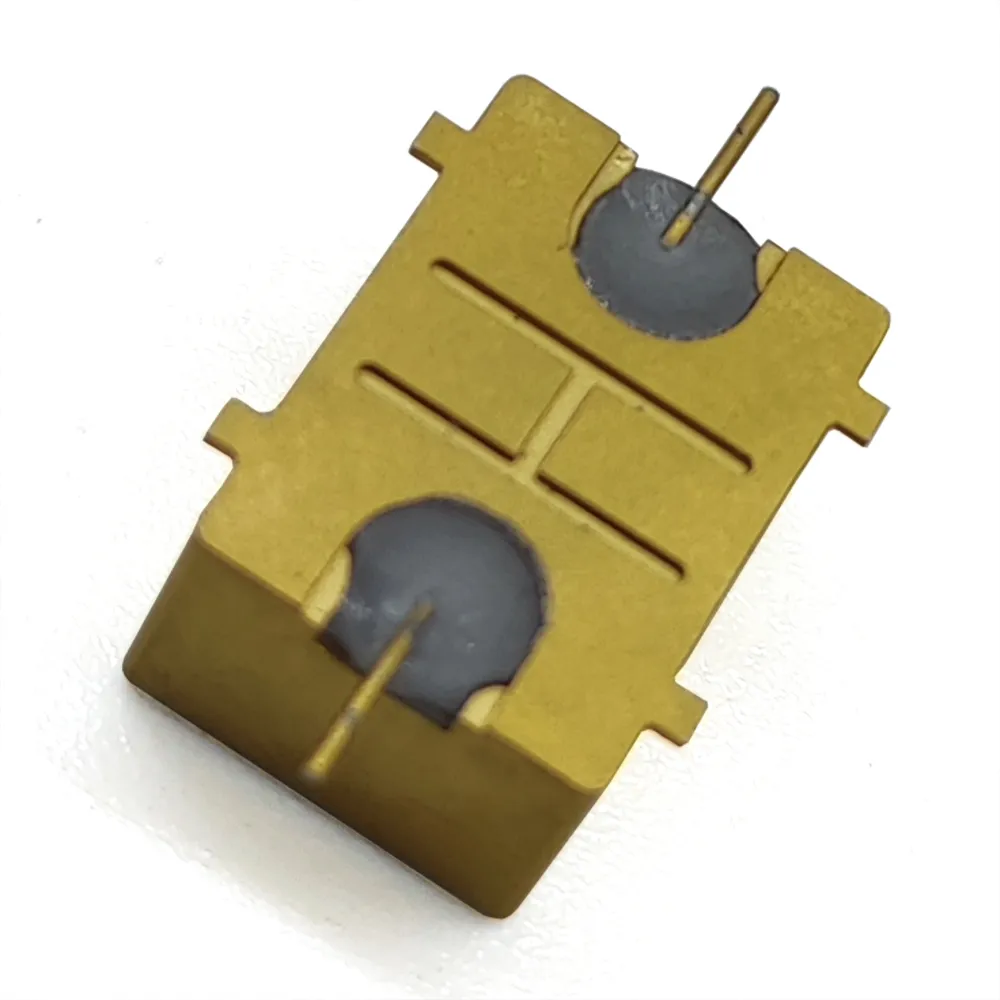

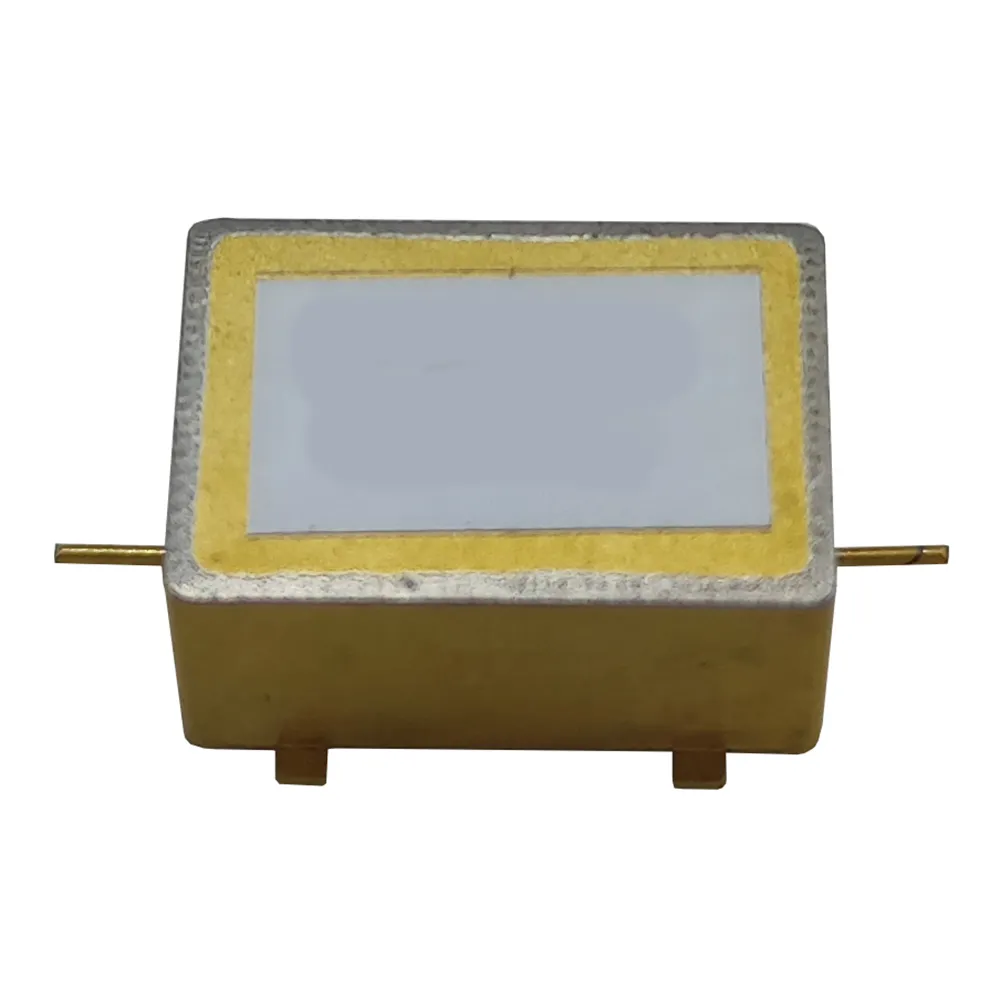

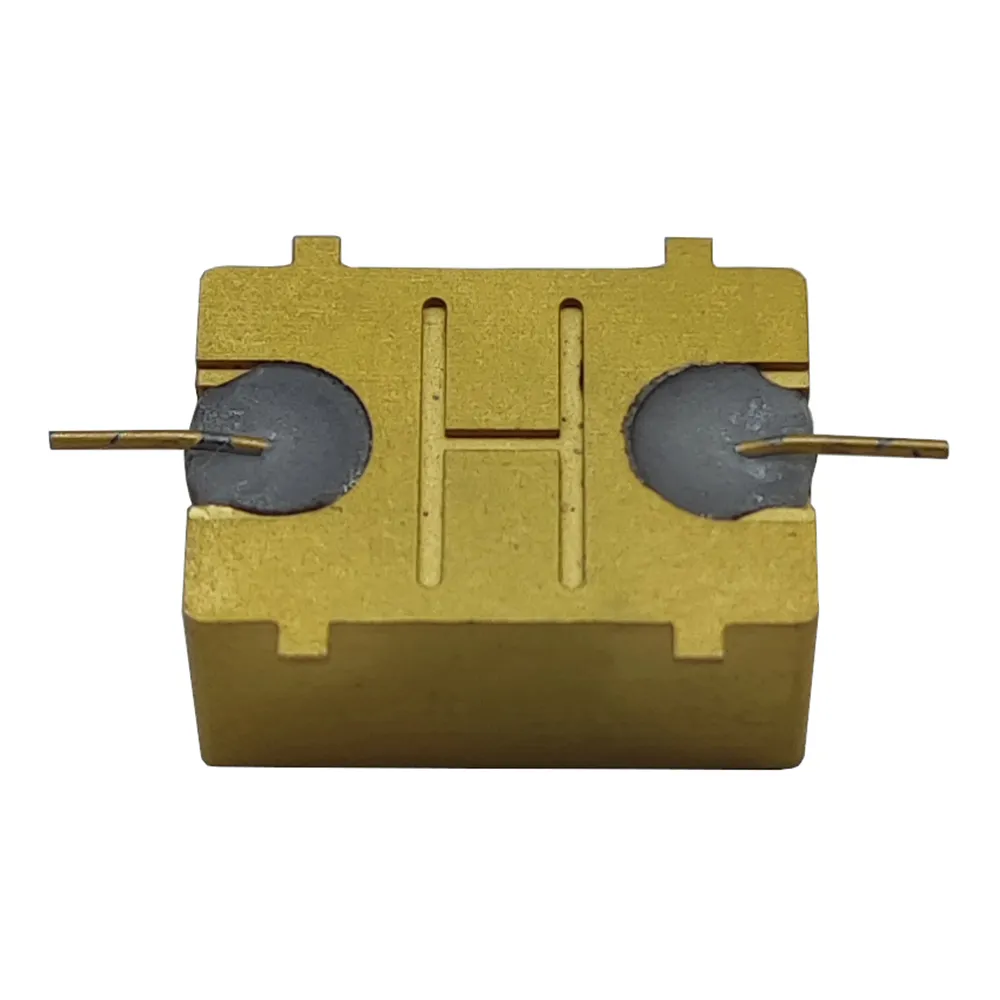

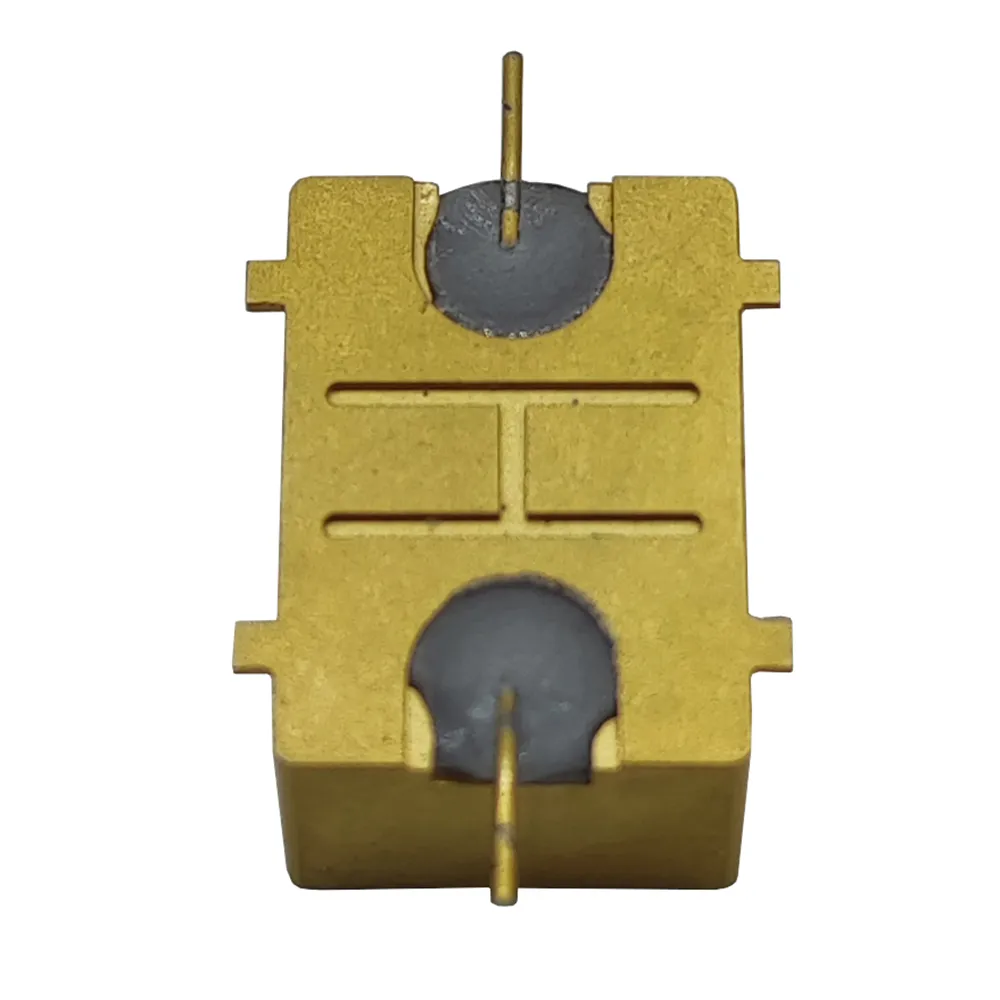

Центральная частота 75 МГц, полоса пропускания по уровню -1 дБ ≥ 40 МГц. Предназначен для применения в системах связи, трактах промежуточной частоты радиолокационных станций и измерительном оборудовании. Обеспечивает селекцию сигналов промежуточной частоты и подавление помех.
Ключевые параметры: вносимые потери ≤ 1.5 дБ, КСВН ≤ 1.5; подавление в полосе задерживания: не менее 40 дБн на частотах ≤ 40 МГц, не менее 50 дБн на частотах ≥ 135 МГц и не менее 60 дБн в диапазоне 600–1000 МГц. Обеспечивает эффективное подавление внеполосных паразитных составляющих, повышая чистоту сигнала.
Относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: центральной частоты, полосы пропускания, глубины подавления для различных применений.
| Технические характеристики | ||
| 1 | Тип | LC-фильтр |
| 2 | Модель | B75-40M |
| 3 | Центральная частота | 75 МГц |
| 4 | Полоса пропускания по уровню -1 дБ | ≥ 40 МГц |
| 5 | Вносимые потери на центральной частоте | ≤ 1.5 дБ |
| 6 | КСВН | ≤ 1.5 |
| 7 | Подавление в полосе задерживания | ≥ 40 дБн при f ≤ 40 МГц; ≥ 50 дБн при f ≥ 135 МГц; ≥ 60 дБн в диапазоне 600–1000 МГц |
