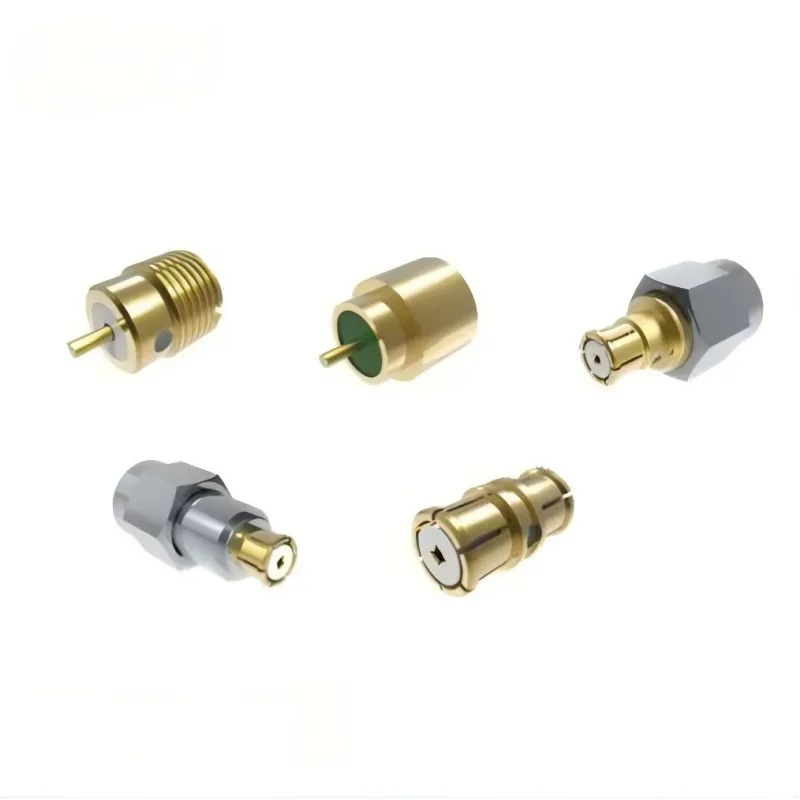

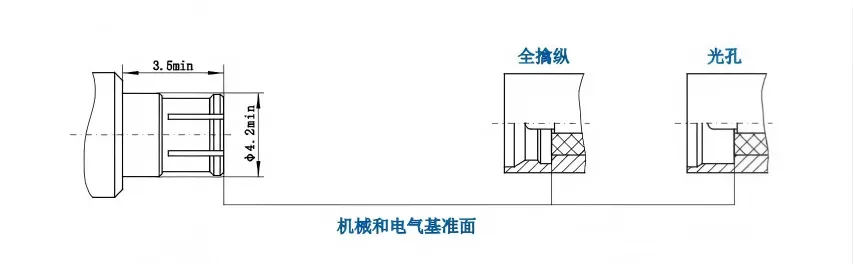

ASMP — это новый тип слепого (не требующего визуального контроля) ВЧ-соединителя, конструктивно аналогичного SMP. Способ применения такой же, как у SMP, но внешние размеры примерно на 22% больше, а передаваемая мощность на 30–50% выше, чем у SMP. Подходит для межплатных соединений и модульных конструкций с высокой плотностью монтажа и повышенными требованиями к мощности. Вилочная часть выпускается в двух исполнениях интерфейса: с полной фиксацией и с гладким отверстием. Розеточная часть имеет только один тип интерфейса и может использоваться с любым типом вилки.
Таблица электрических параметров (* максимальное значение на уровне моря)
| Параметр | Значение |
| Волновое сопротивление | 50 Ом |
| Диапазон частот | DC–26.5 ГГц; DC–24 ГГц (герметичные исполнения) |
| Номинальное испытательное напряжение | 250 В (ср. кв.)* |
| Диэлектрическая прочность | 750 В (ср. кв.)* |
| Сопротивление изоляции | ≥5000 МОм |
| Переходное сопротивление (внешний проводник) | Обычное исполнение ≤2.5 мОм, герметичное ≤4 мОм |
| Переходное сопротивление (внутренний проводник) | Обычное исполнение ≤6 мОм, герметичное ≤26 мОм |
| КСВН (прямые соединители, DC–12 ГГц) | ≤1.2 |
| КСВН (прямые соединители, 12–18 ГГц) | ≤1.25 |
| КСВН (прямые соединители, 18–26.5 ГГц) | ≤1.3 |
| КСВН (переходники, DC–12 ГГц) | ≤1.15 |
| КСВН (переходники, 12–18 ГГц) | ≤1.2 |
| КСВН (переходники, 18–26.5 ГГц) | ≤1.25 |
| Максимальное значение на уровне моря |
Таблица материалов и механических характеристик
| Внутренний проводник | вилка | Оловянно-фосфористая бронза, ковар | Золочение |
| Внутренний проводник | розетка | Бериллиевая бронза | Золочение |
| Пружинные элементы | - | Бериллиевая бронза | Золочение |
| Корпус и прочие металлические детали | - | Латунь / ковар, нержавеющая сталь | Золочение, пассивация |
| Изоляционный материал | - | Стеклоспай / PTFE/PEI | |
| Скорость натекания | - | 1.01325×10⁻³ Па·см³/с | |
Благодаря увеличенным по сравнению с SMP габаритам, ASMP обладает более высокой передаваемой мощностью. Мощность изделий с диэлектриком из ПТФЭ (политетрафторэтилена) на 30% выше, чем у SMP. Мощность изделий со стеклоспаянными изоляторами на 50% и более выше, чем у SMP.
| Серия | SSMP | SMP | ASMP |
| Диаметр контактного штыря | φ0.3 | φ0.38 | φ0.6 |
