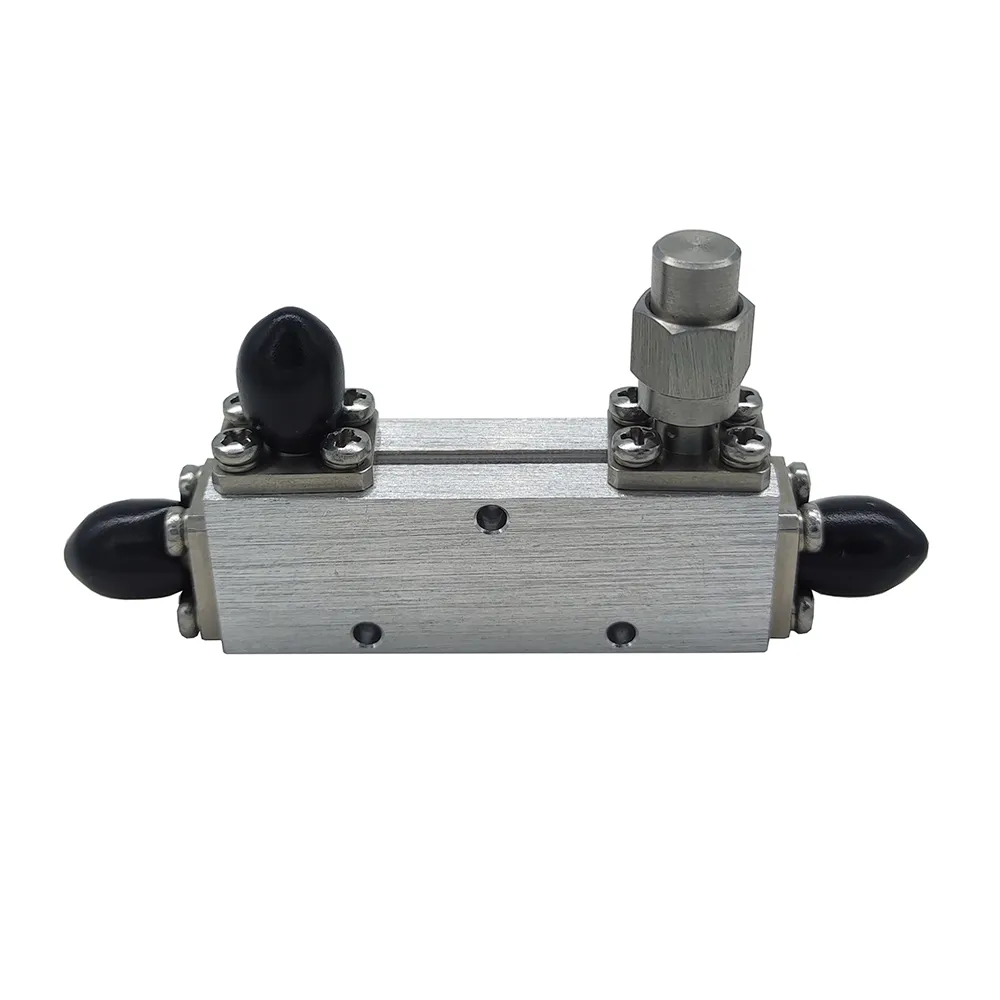

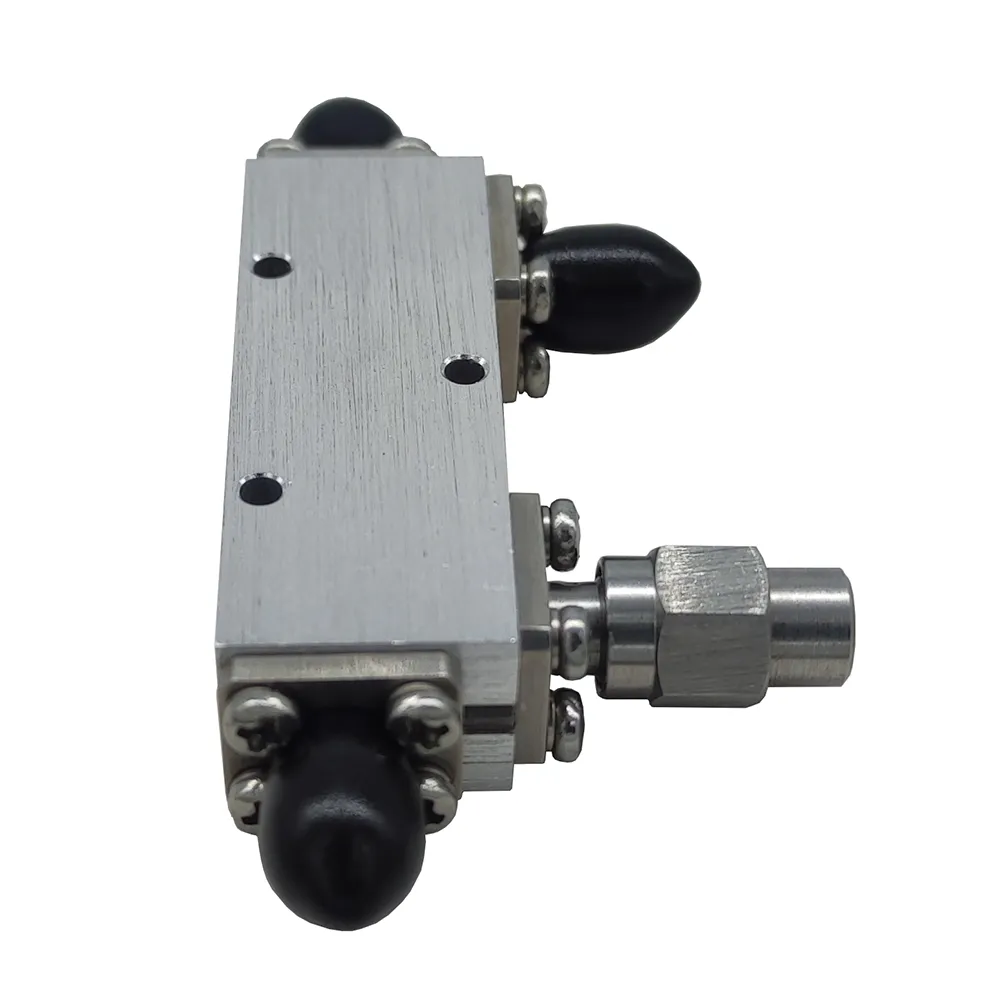

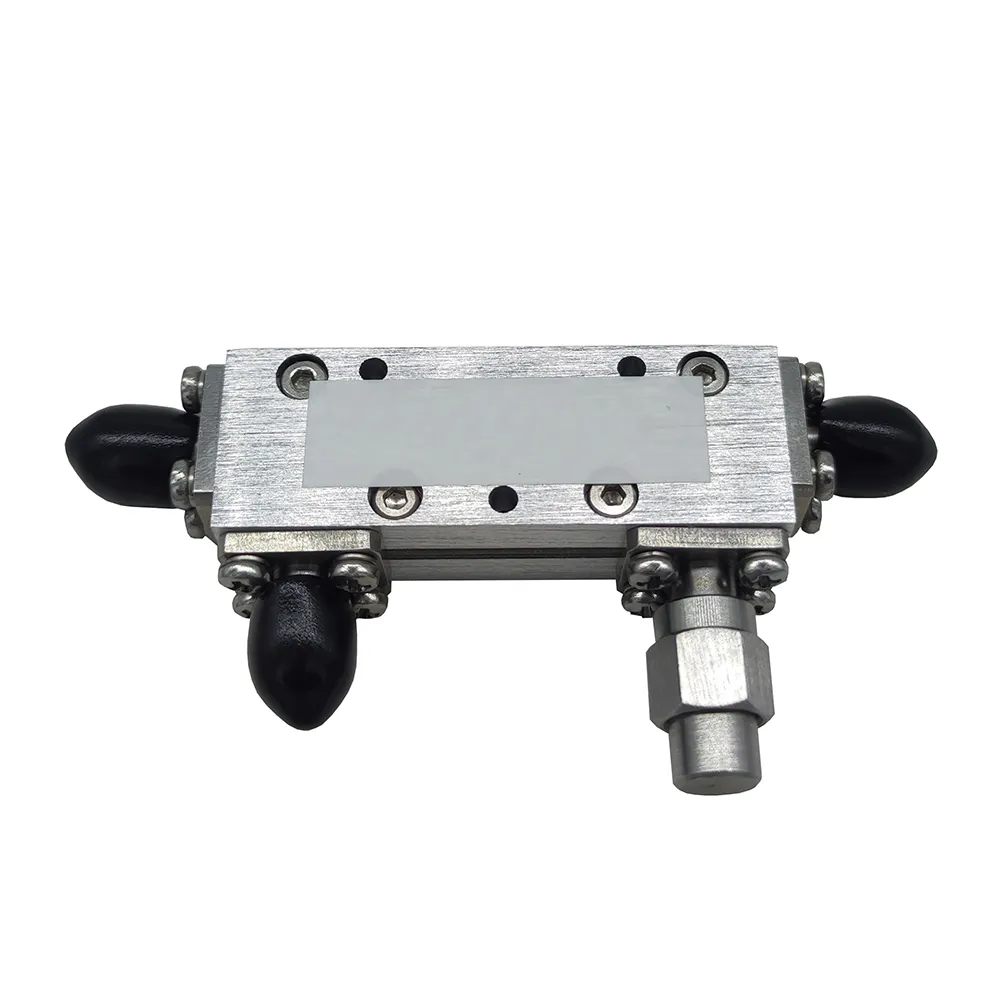

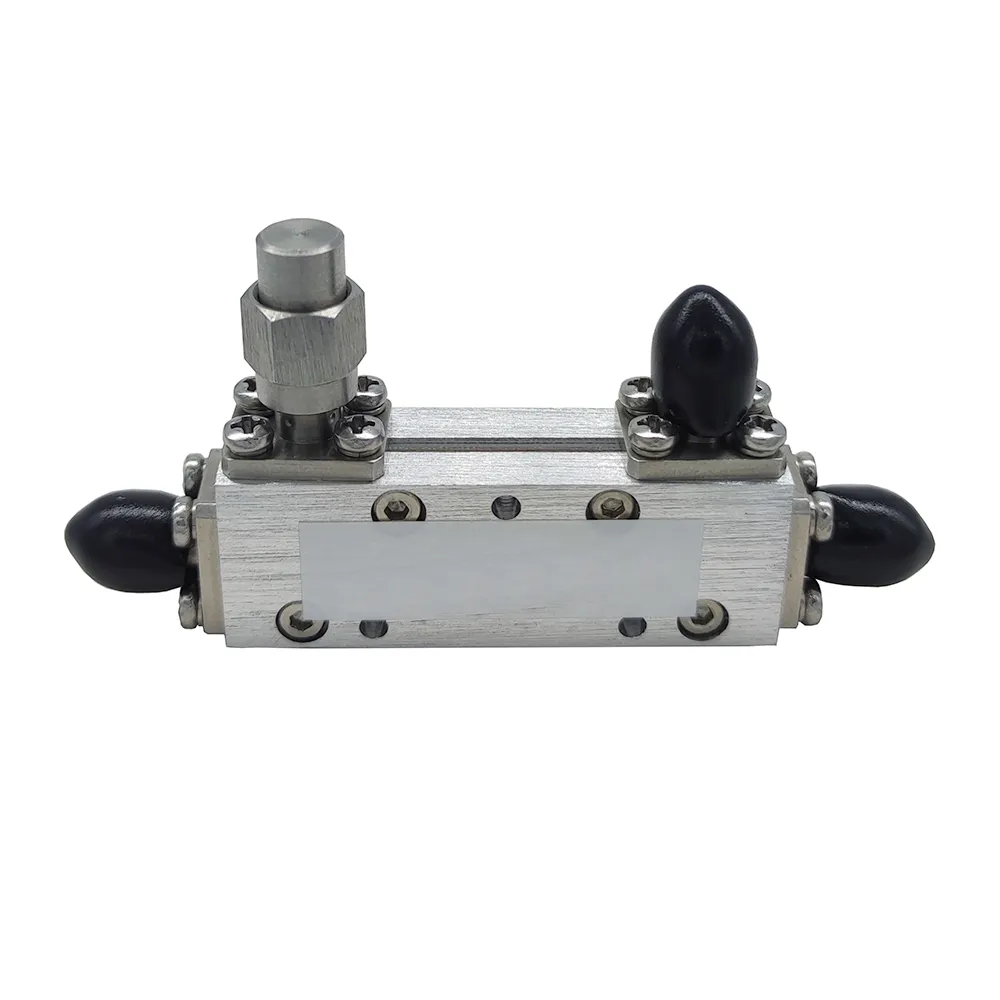

Это широкополосный направленный ответвитель диапазона 2–18 ГГц, модель 20D-2-18GS. Предназначен для применения в системах радиоэлектронной борьбы (РЭБ), связи, радиолокации и измерительных комплексах. Обеспечивает отбор части сигнала и контроль мощности.
Ключевые параметры: переходное ослабление 20 ± 1 дБ; вносимые потери ≤ 0.7 дБ; КСВН ≤ 1.5; направленность > 12 дБ; амплитудный баланс ≤ ±1 дБ; мощность 50 Вт.
Данная модель относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: рабочей частоты, переходного ослабления, типа соединителей. Является ключевым компонентом для контроля мощности и отбора сигнала в широкополосных СВЧ-трактах.
| Технические характеристики | ||
| 1 | Тип | Направленный ответвитель |
| 2 | Модель | 20D-2-18GS |
| 3 | Частота | 2–18 ГГц |
| 4 | Переходное ослабление | 20 ± 1 дБ |
| 5 | Амплитудный баланс | ≤ ±1 дБ |
| 6 | Вносимые потери | ≤ 0.7 дБ |
| 7 | КСВН | ≤ 1.5 |
| 8 | Направленность | > 12 дБ |
| 9 | Проходящая мощность | 50 Вт |
