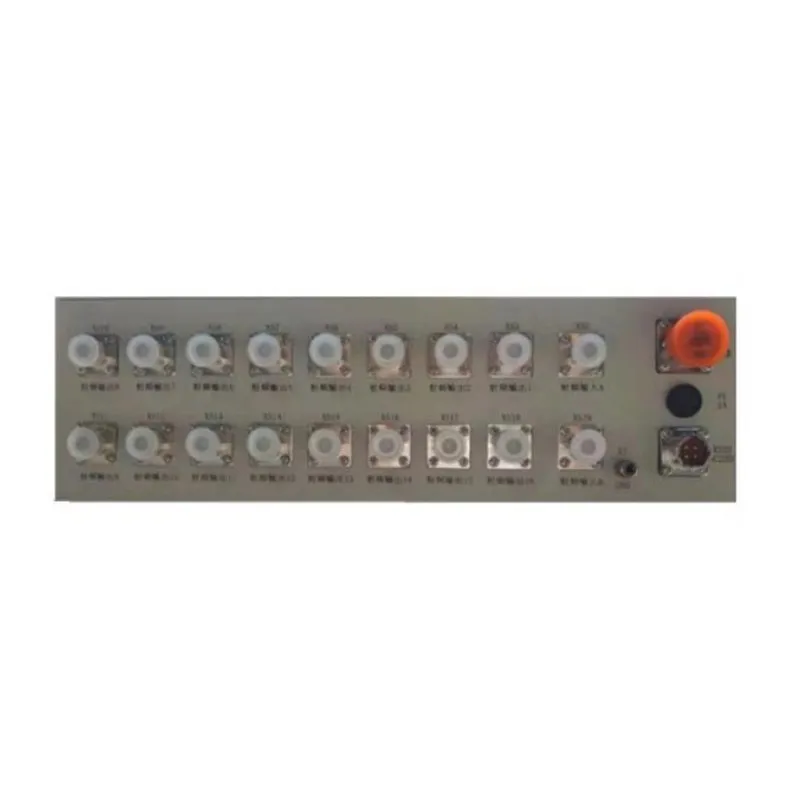

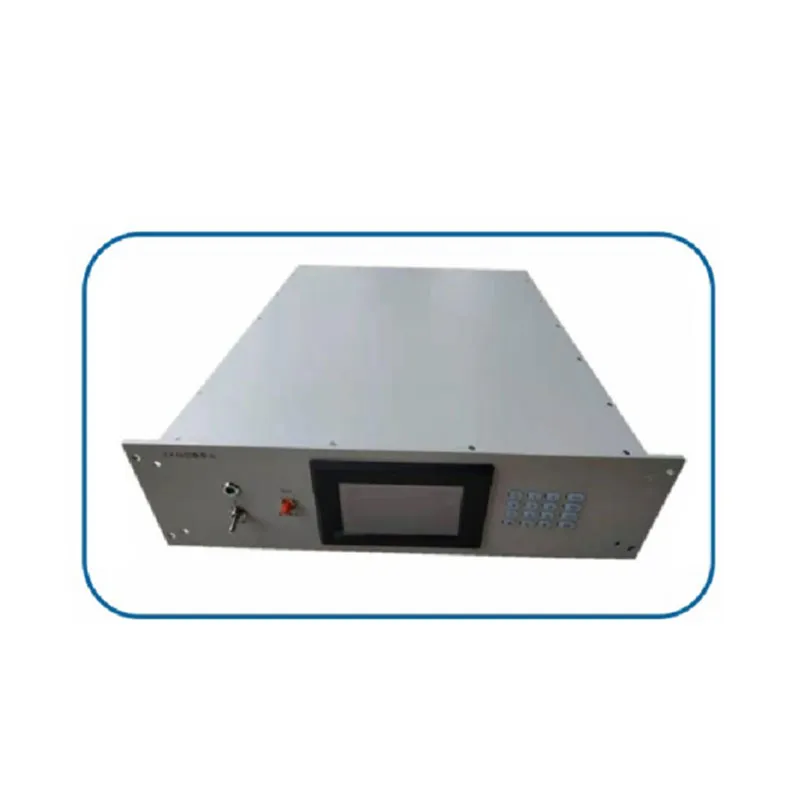

Данная матрица коммутации является ключевым оборудованием для высокопроизводительной коммутации радиочастотных сигналов. Она специально разработана для частотных диапазонов IF, L, S, X и широко применяется в таких областях, как связь, радиолокация, промышленный контроль и измерения, предоставляя стабильные и эффективные решения для маршрутизации сигналов.
Данная матрица коммутации является ключевым оборудованием для высокопроизводительной коммутации радиочастотных сигналов. Она специально разработана для частотных диапазонов IF, L, S, X и широко применяется в таких областях, как связь, радиолокация, промышленный контроль и измерения, предоставляя стабильные и эффективные решения для маршрутизации сигналов.
Обладая превосходными электрическими характеристиками, матрица поддерживает различные конфигурации каналов, включая 16x16, 12x12 и другие. КСВН составляет ≤1.5, коэффициент усиления ≤0 дБ ±0.5 дБ, развязка ≥70 дБ, уровень паразитных составляющих ≤-70 дБн. Поддерживаются режимы работы точка-точка и точка-многоточка. Физические размеры могут быть изготовлены по индивидуальному заказу. Устройство имеет компактную конструкцию и высокую надежность, не требует доработки существующего оборудования, адаптируется к различным промышленным условиям эксплуатации и способствует оптимизации эффективности работы системы.
| Параметр | Значение |
| Каналы | 16x16, 12x12, 8x8, 6x6, 4x4 |
| Рабочий частотный диапазон | Входные диапазоны: IF, L, S, X; Выходные диапазоны: IF, L, S, X |
| КСВН | ≤1.5 |
| Коэффициент усиления | ≤0 дБ ±0.5 дБ |
| Неравномерность | ±1 дБ на ±600 МГц |
| Точка компрессии Pout-1dB | ≥+10 дБм |
| Развязка | Между входом и выходом: ≥70 дБ; Между выходами: ≥70 дБ |
| Внутриполосные паразитные составляющие | ≤-70 дБн |
| Паразитные составляющие по питанию | ≤-70 дБ |
| Режим работы | Точка-многоточка / Точка-точка |
| Параметр | Значение |
| Габаритные размеры | Изготавливается на заказ |
