Данная матрица коммутации является ключевым оборудованием для высокопроизводительной коммутации радиочастотных сигналов. Она специально разработана для частотных диапазонов IF, L, S, X и широко применяется в таких областях, как связь, радиолокация, промышленный контроль и измерения, предоставляя стабильные и эффективные решения для маршрутизации сигналов.
Обладая превосходными электрическими характеристиками, матрица поддерживает различные конфигурации каналов, включая 16x16, 12x12 и другие. КСВН составляет ≤1.5, коэффициент усиления ≤0 дБ ±0.5 дБ, развязка ≥70 дБ, уровень паразитных составляющих ≤-70 дБн. Поддерживаются режимы работы точка-точка и точка-многоточка. Физические размеры могут быть изготовлены по индивидуальному заказу. Устройство имеет компактную конструкцию и высокую надежность, не требует доработки существующего оборудования, адаптируется к различным промышленным условиям эксплуатации и способствует оптимизации эффективности работы системы.
| Параметр | Значение |
| Выходная частота | 1 МГц – 50 ГГц |
| Шаг перестройки частоты | 0.001 Гц |
| Управление частотой | RS485, RS232, SPI и др. |
| Долговременная нестабильность частоты | ≤±1×10⁻⁷ (при использовании внутреннего OCXO) |
| Погрешность установки частоты | ≤±1×10⁻⁷ (при использовании внутреннего OCXO) |
| Фазовый шум | ≤-105 дБн/Гц при отстройке 10 кГц (типовое значение для 20 ГГц) |
| Паразитные составляющие | ≤-70 дБн |
| Гармонические составляющие | ≤-40 дБн |
| Выходная мощность | ≥+15 дБм |
| ВЧ входной/выходной интерфейс | SMA или K-2.92, K-2.4 |
| Низкочастотный интерфейс | D-F9P-S |
| Питание | +12 В |
| Параметр | Значение |
| Габаритные размеры | 120 мм × 80 мм × 30 мм (возможно изготовление на заказ) |
| Рабочая температура | –40 °C - +70 °C |
| Температура хранения | –50 °C - +85 °C |

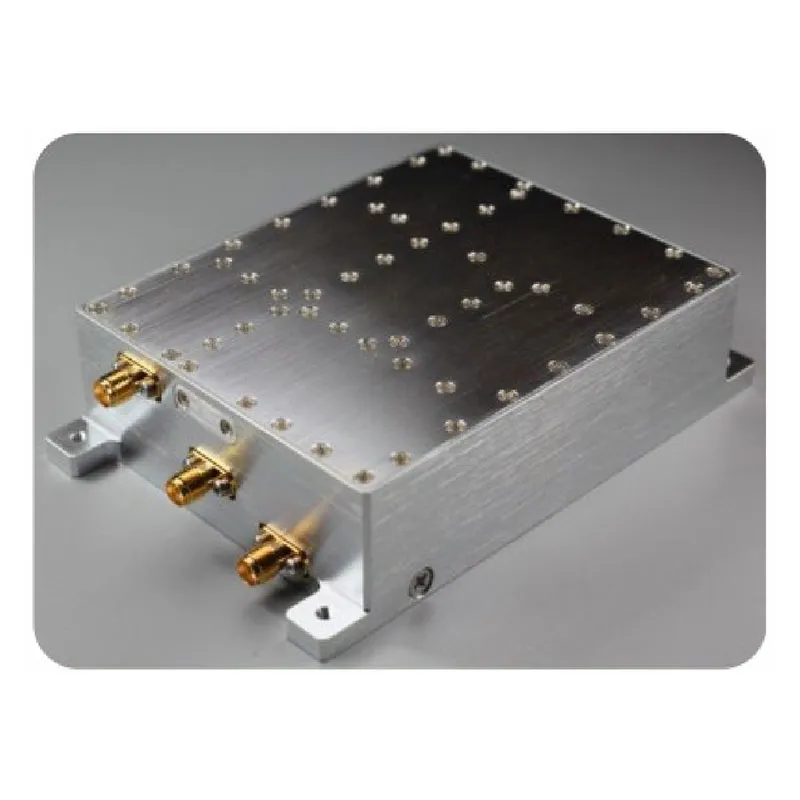

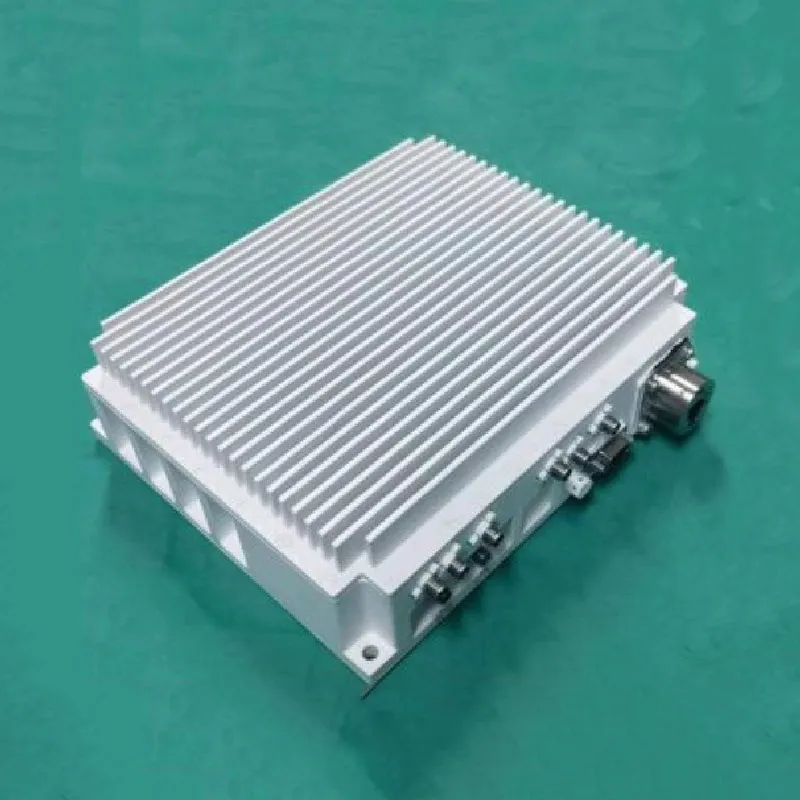

Данный источник опорной частоты является высокоточным и высокостабильным ключевым радиочастотным компонентом, специально разработанным для таких сценариев, как многодиапазонная связь, радиолокация, управление и измерение. Он обеспечивает стабильную опорную частоту для различных типов электронного оборудования и адаптирован для инженерных применений во многих областях.
Его электрические характеристики находятся на высоком уровне: выходная частота от 1 МГц до 50 ГГц, шаг перестройки 0.001 Гц, поддержка различных способов управления. При использовании внутреннего OCXO долговременная нестабильность и погрешность установки частоты составляют ≤±1×10⁻⁷. Превосходные показатели фазового шума, паразитных и гармонических составляющих обеспечивают чистоту сигнала. Выходная мощность составляет ≥+15 дБм. Устройство имеет разнообразные интерфейсы и удобно в подключении питания. Физические размеры могут быть изготовлены по индивидуальному заказу. Устройство способно функционировать в экстремальных условиях температуры и влажности, имеет компактную и стабильную конструкцию, адаптируется к монтажу в различные типы оборудования.
Гетеродин для систем связи
Источник сигнала для радиолокационных станций
Опорный источник для измерительных приборов
Источник возбуждения для научных экспериментов
Тактовый генератор для фазированных антенных решеток
