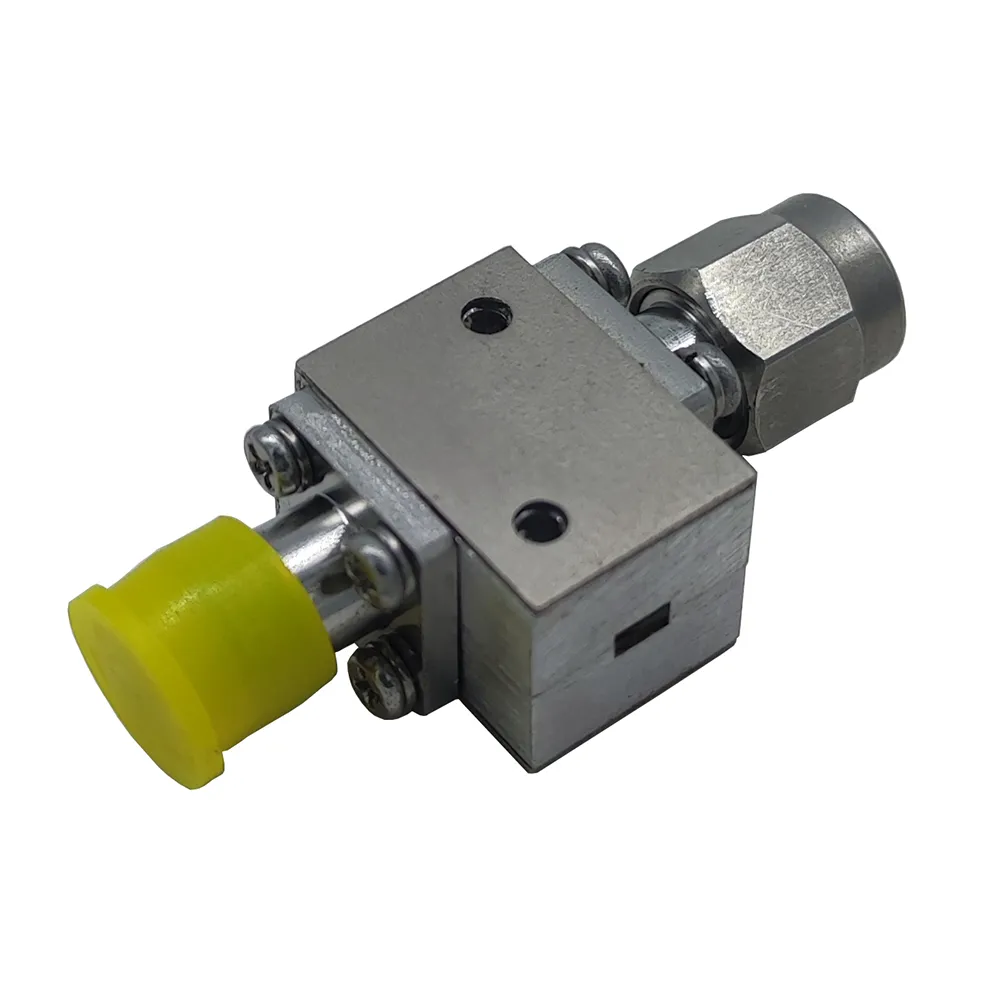

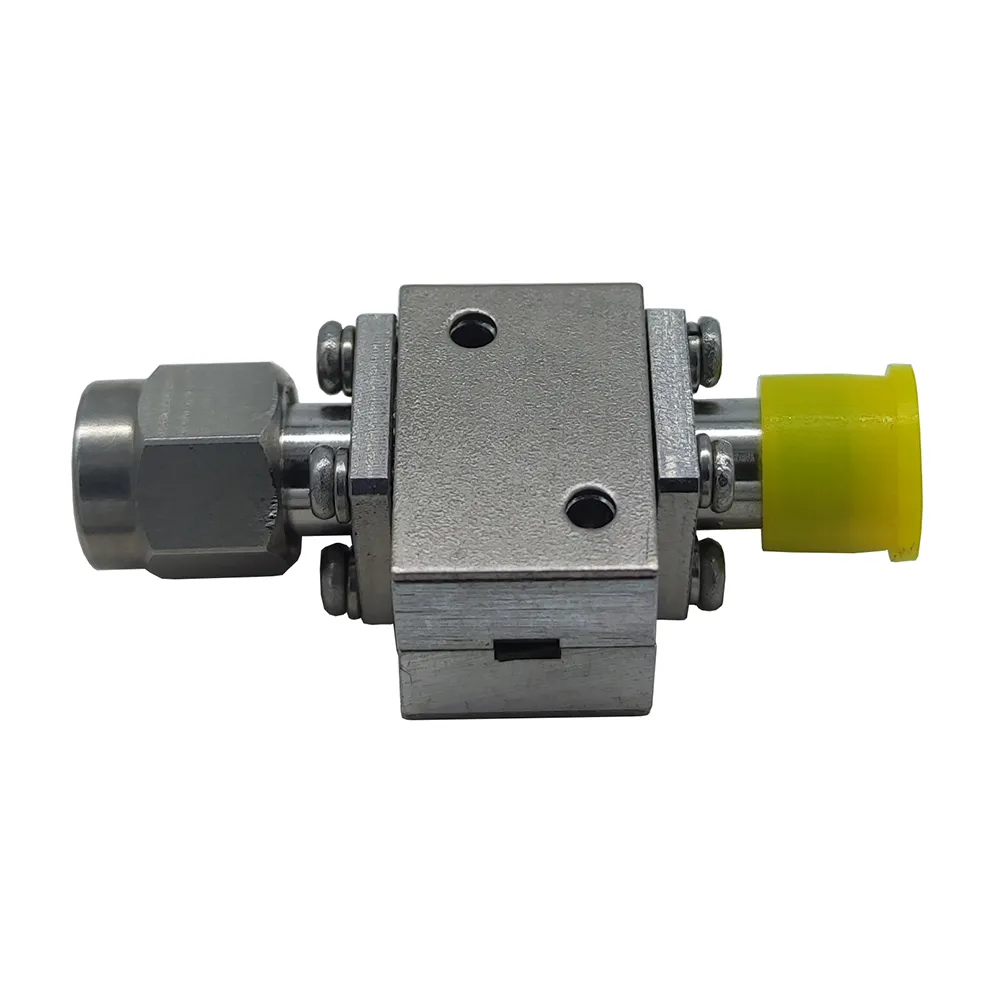

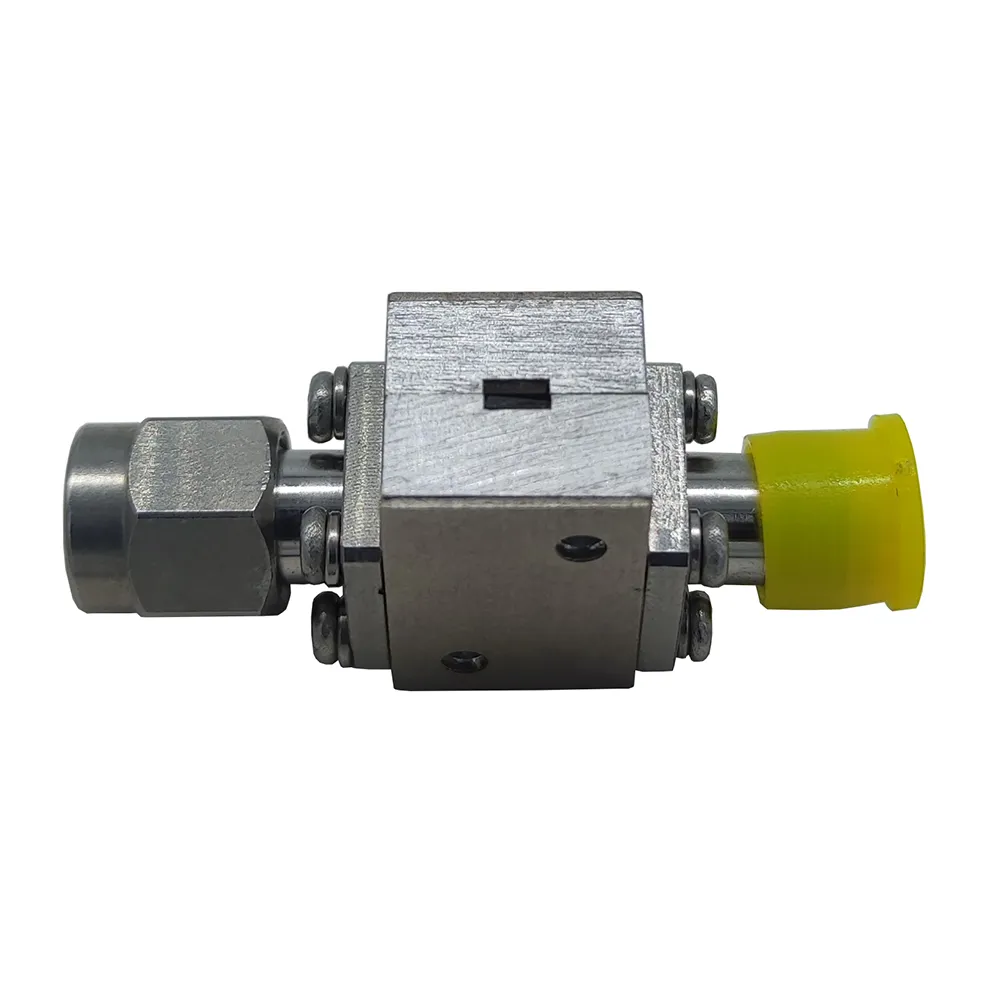

Данный K-диапазонный изолятор (модель TG391) работает в полосе частот 19.4–20.7 ГГц. Характеризуется вносимыми потерями не более 0.65 дБ, развязкой не менее 20 дБ и КСВН ≤ 1.30. Проходящая мощность составляет 5 Вт, отражаемая мощность — 1 Вт.
Устройство разработано для применения в системах спутниковой связи, радиолокации и СВЧ-передачи. Обеспечивает однонаправленную передачу сигнала и поглощение отраженной мощности, эффективно защищая стабильность работы радиочастотного тракта. Относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: рабочей частоты, габаритных размеров, типа интерфейсов и мощности. Изделие отличается прецизионным исполнением, высокой стабильностью и надежностью работы.
| Технические характеристики | ||
| 1 | Тип | Изолятор |
| 2 | Модель | TG391 |
| 3 | Рабочая частота | 19.4–20.7 ГГц |
| 4 | Вносимые потери | ≤ 0.65 дБ |
| 5 | Развязка | ≥ 20 дБ |
| 6 | КСВН | ≤ 1.30 |
| 7 | Проходящая мощность | 5 Вт |
| 8 | Отражаемая мощность | 1 Вт |
