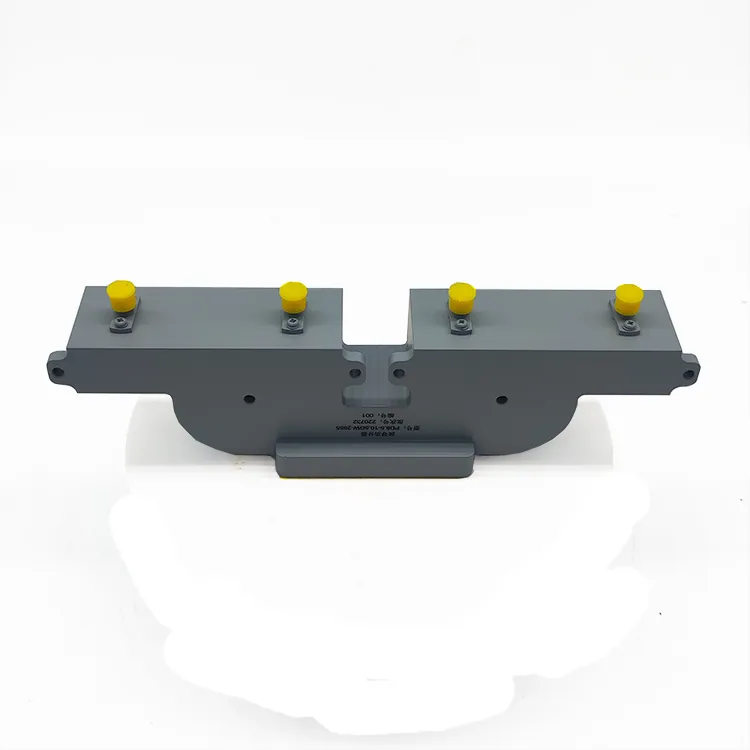

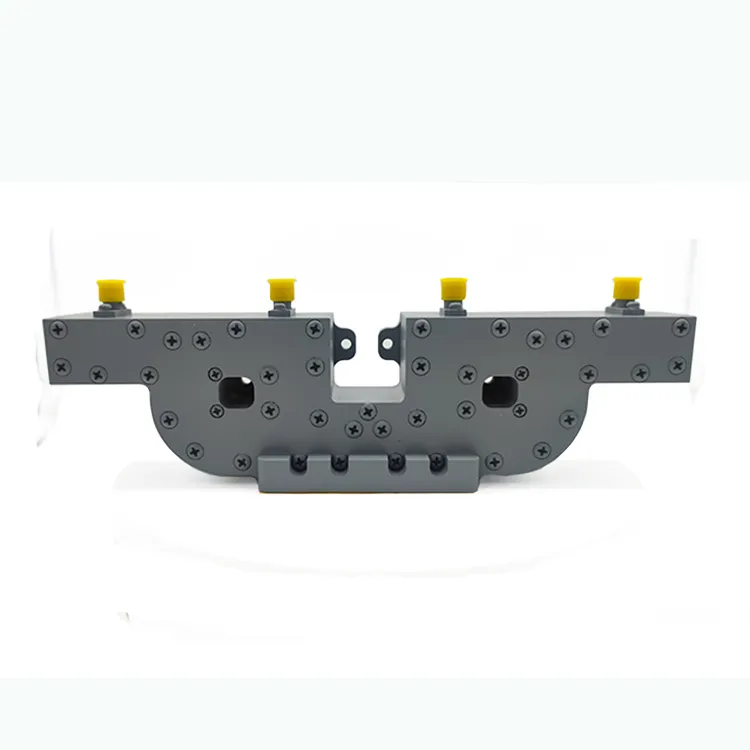

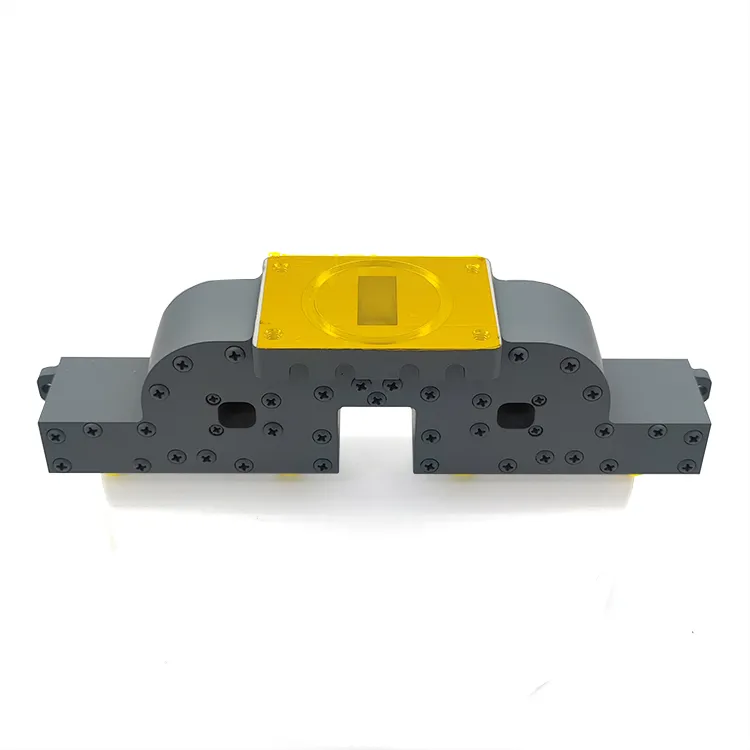

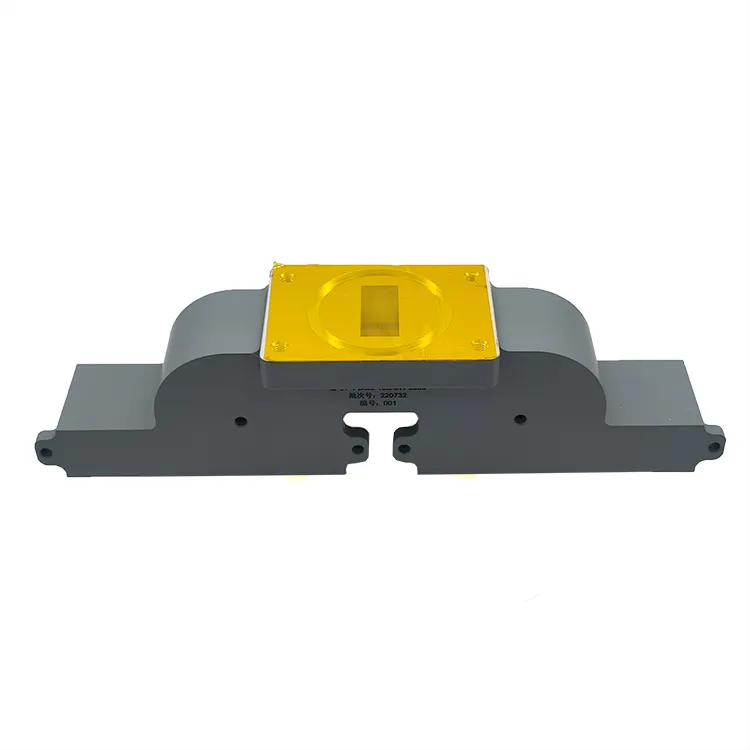

Данный волноводный делитель мощности X-диапазона (PD8.5-10.5GW-2955) работает в полосе частот 8.5–10.5 ГГц. Характеризуется вносимыми потерями не более 0.5 дБ и КСВН ≤ 1.3. Корпус выполнен из алюминиевого сплава с серым лакокрасочным покрытием.

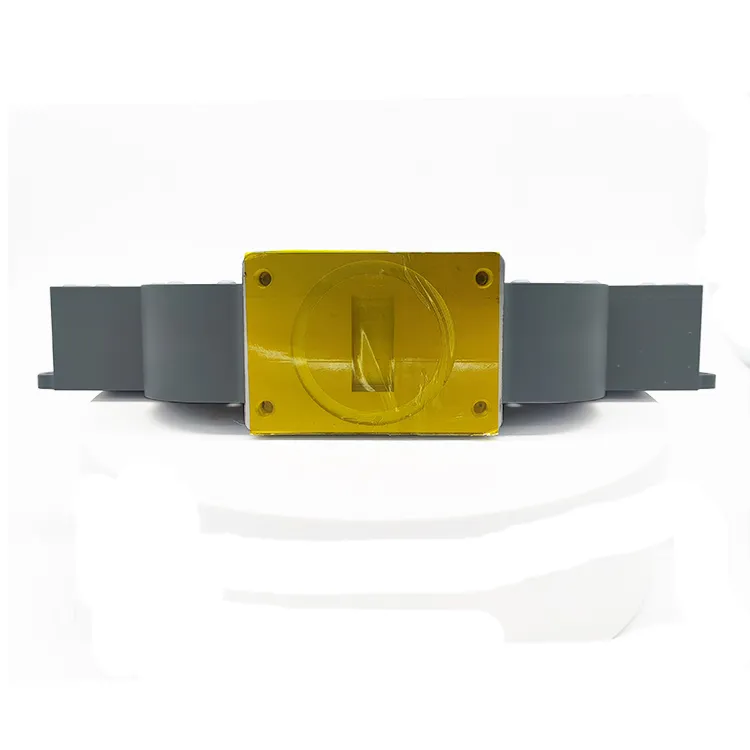

Интерфейс — волноводный фланец BJ100/WR90 с четырьмя крепежными отверстиями Ø6 мм, предназначен для монтажа на стену толщиной 3 мм.
Устройство разработано для применения в системах спутниковой связи, радиолокации и волноводных трактах СВЧ. Обеспечивает эффективное распределение и передачу сигнала. Отличается прочной, но легкой конструкцией и устойчивостью к внешним воздействиям.
Изделие относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: рабочей частоты, количества каналов, габаритных размеров и типа интерфейсов. Является ключевым компонентом для распределения сигналов в радиолокационных фидерных трактах и системах передачи СВЧ.
| Технические характеристики | ||
| 1 | Тип | Делитель мощности |
| 2 | Модель | PD8.5-10.5GW-2955 |
| 3 | Рабочая частота | 8.5–10.5 ГГц |
| 4 | Вносимые потери | ≤ 0.5 дБ |
| 5 | Материал | Алюминиевый сплав |
| 6 | КСВН | ≤ 1.3 |
| 7 | Покрытие | Лакокрасочное, серый цвет |
| 8 | Интерфейс | Волноводный фланец BJ100/WR90; монтаж: 4 отверстия Ø6 мм (толщина стенки 3 мм) |
