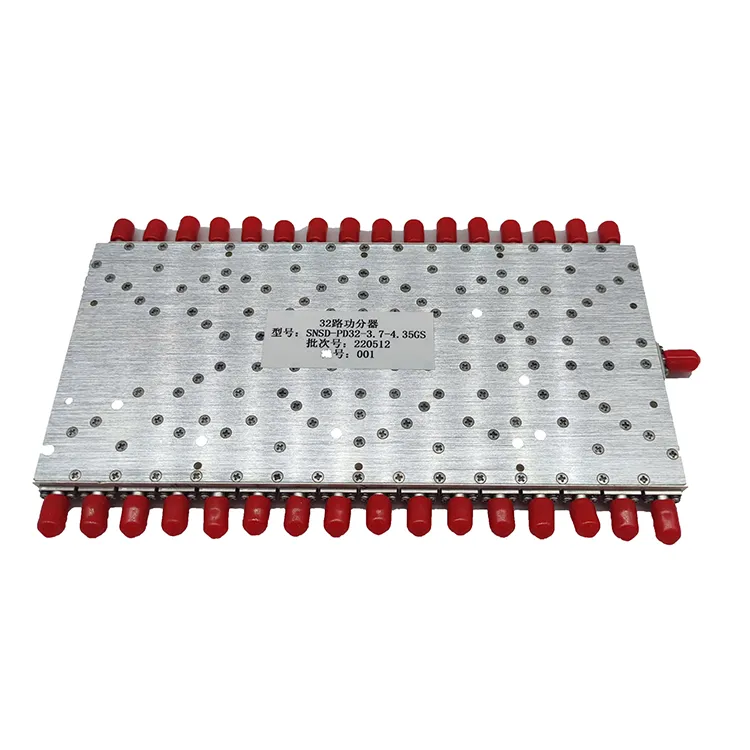

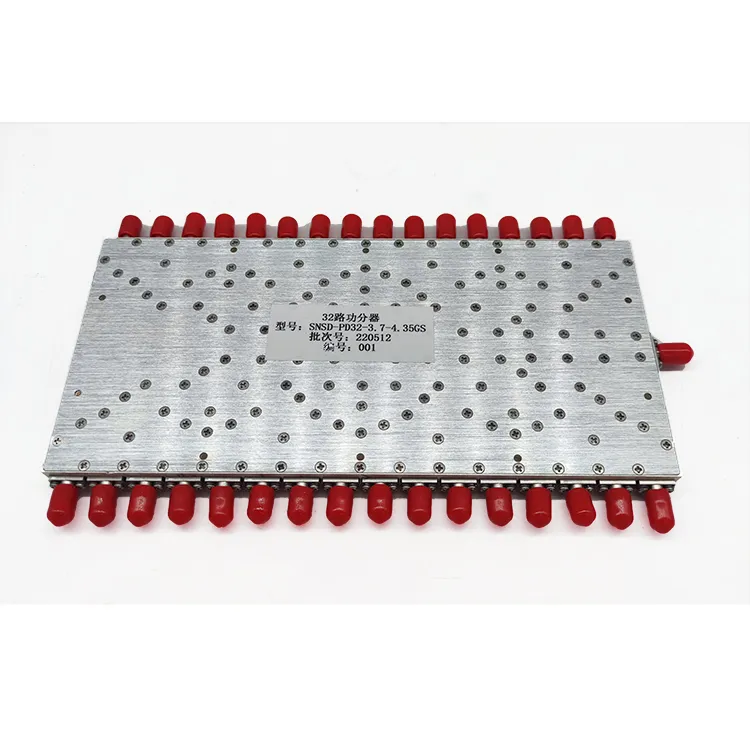

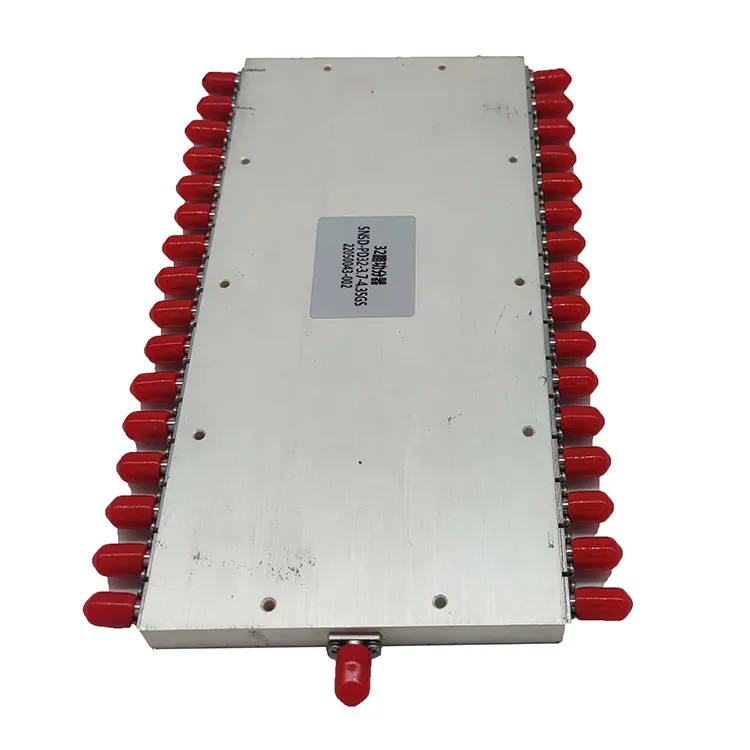

Данный 32-канальный делитель мощности C-диапазона (PD32-3.7-4.35GS) работает в полосе частот 3.7–4.35 ГГц. Характеризуется вносимыми потерями не более 0.8 дБ, развязкой каналов не менее 16 дБ, амплитудным дисбалансом ≤ ±0.4 дБ и фазовым дисбалансом ≤ ±5°. Коэффициент стоячей волны (КСВН) составляет ≤ ±0.4 дБ. Допустимая мощность — 10 Вт в непрерывном режиме. Тип соединителей: SMA (гнездо).
Устройство разработано для применения в системах спутниковой связи, радиолокации и фазированных антенных решеток. Обеспечивает равномерное распределение входного сигнала по тридцати двум выходным каналам, отвечая жестким требованиям к идентичности трактов в многоканальных приемниках и системах с фазированными решетками.
Изделие относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: рабочей частоты, количества каналов, габаритных размеров и типа соединителей. Отличается прецизионным исполнением, высокой стабильностью и надежностью работы. Является ключевым компонентом для распределения и суммирования сигналов в многоканальных СВЧ-трактах.
| Технические характеристики | ||
| 1 | Тип | 32-канальный делитель мощности |
| 2 | Модель | PD32-3.7-4.35GS |
| 3 | Рабочая частота | 3.7–4.35 ГГц |
| 4 | Вносимые потери | ≤ 0.8 дБ |
| 5 | Амплитудный дисбаланс | ≤ ±0.4 дБ |
| 6 | Фазовый дисбаланс | ≤ ±5° |
| 7 | Развязка | ≥ 16 дБ |
| 8 | КСВН (коэффициент стоячей волны по напряжению) | ≤ ±0.4 дБ |
| 9 | Мощность | 10 Вт (непрерывный режим) |
| 10 | Тип соединителя | SMA (гнездо) |
