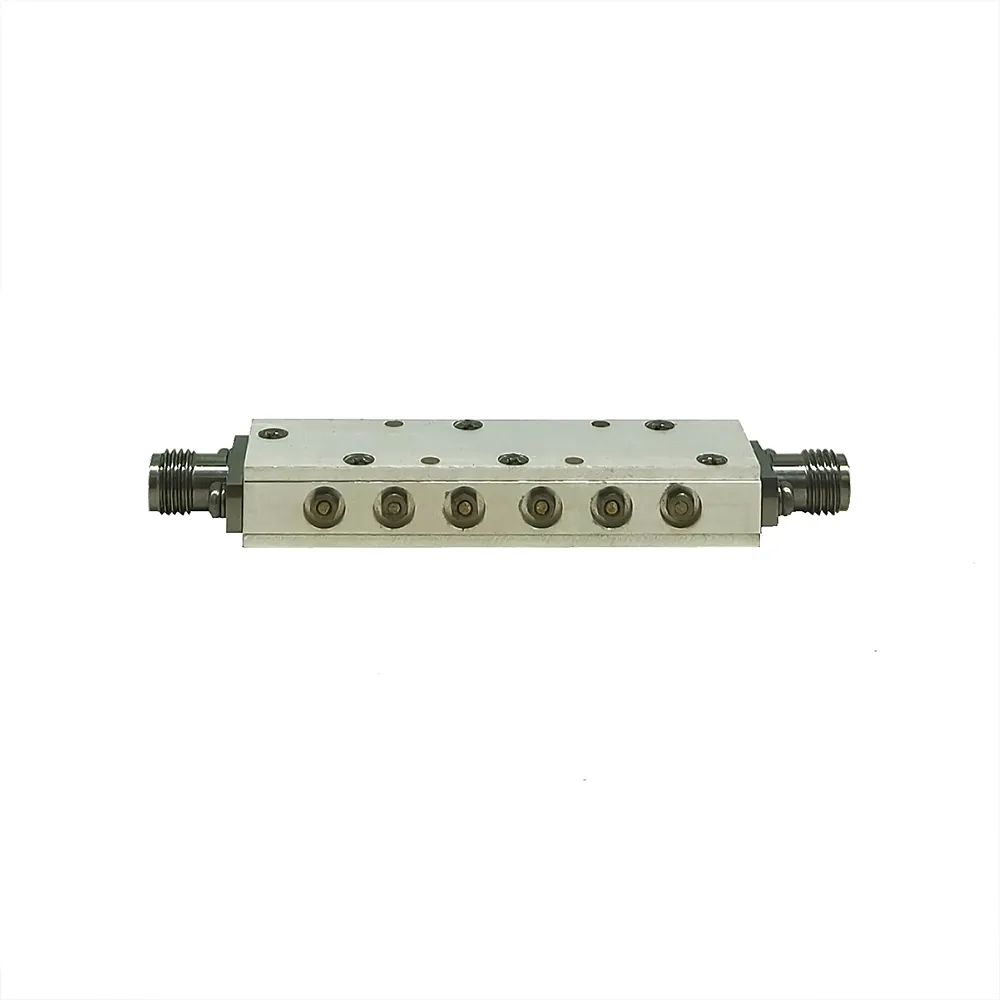

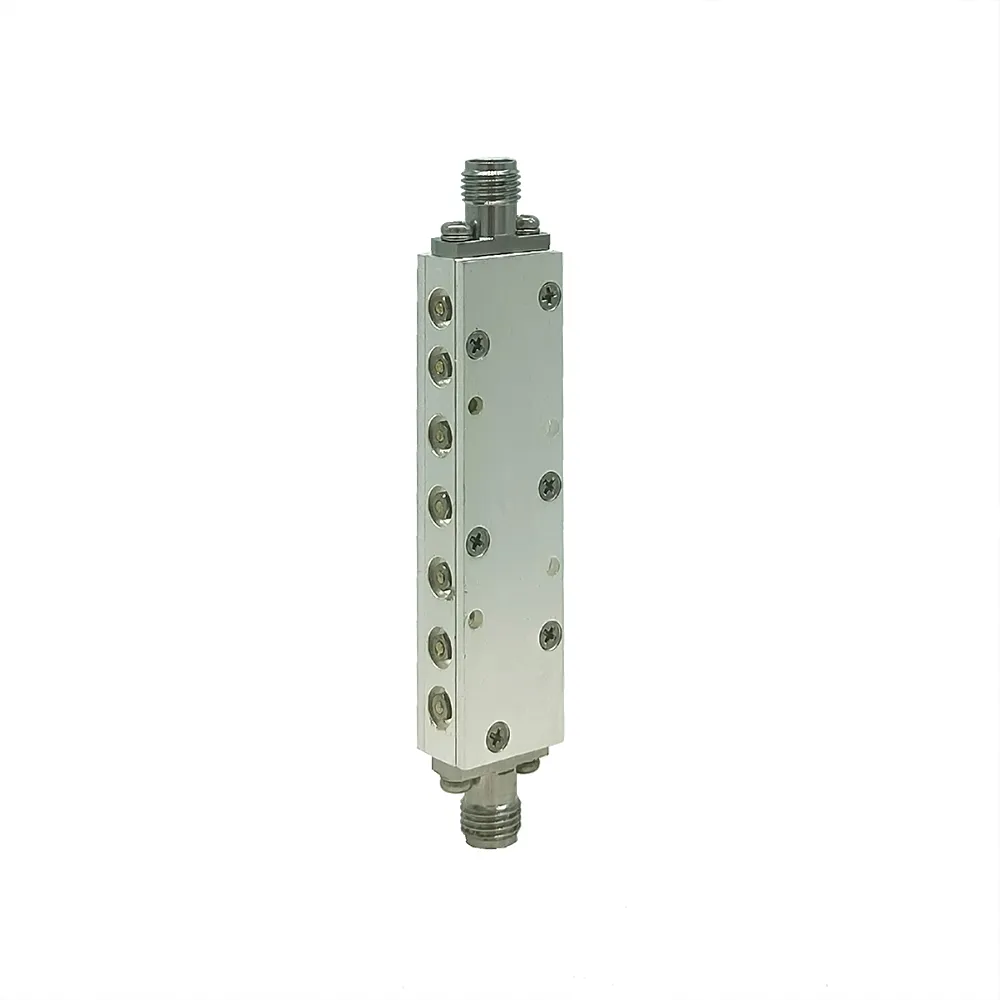

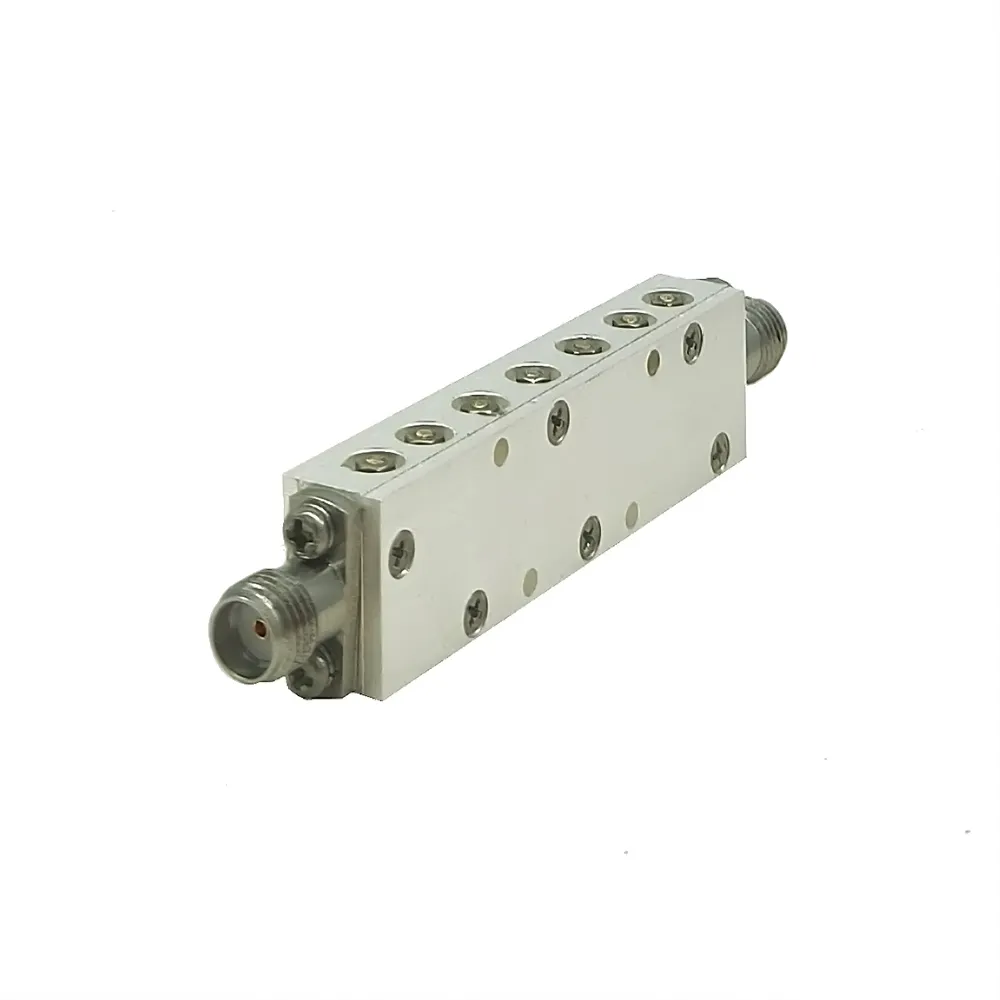

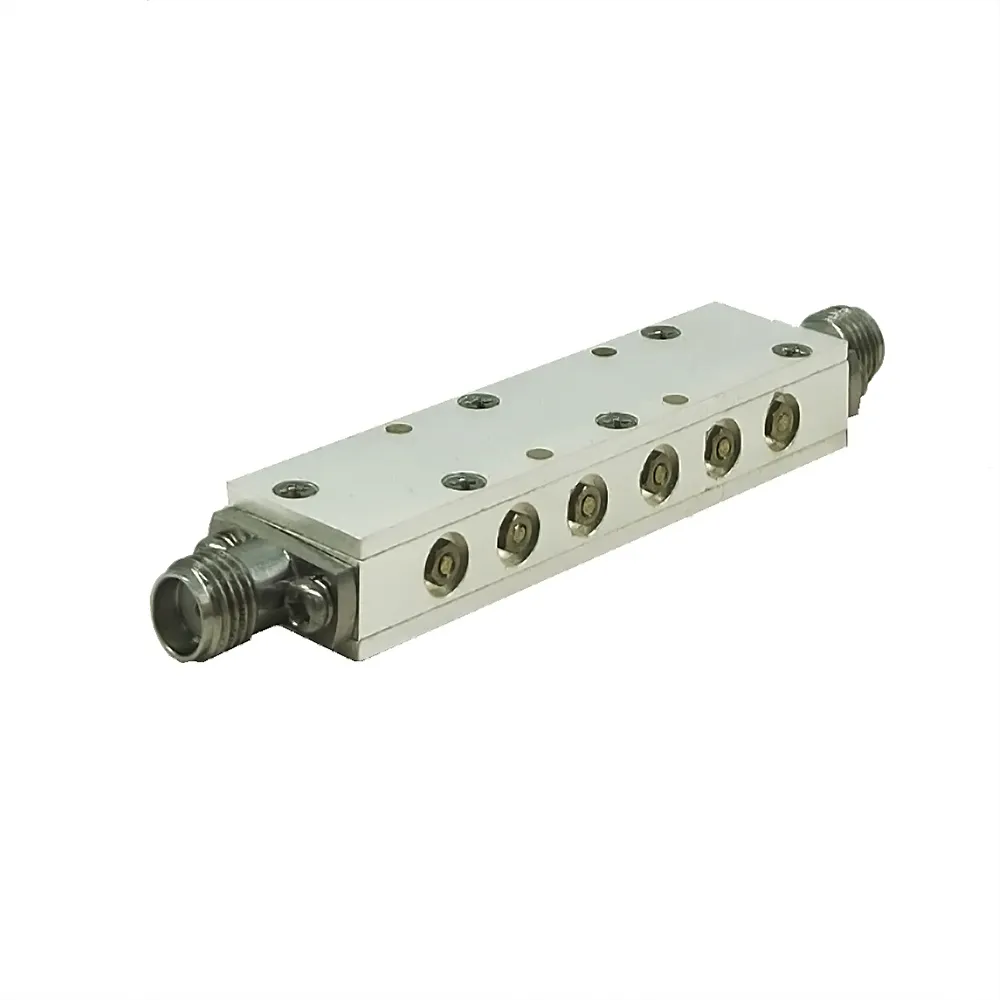

Рабочая частота 6.2–8.2 ГГц. Предназначен для применения в системах спутниковой связи, радиолокационных комплексах и СВЧ-измерениях. Обеспечивает селекцию сигналов в целевой полосе частот и подавление помех.
Ключевые параметры: вносимые потери ≤ 1 дБ, КСВН ≤ 1.4, неравномерность в полосе пропускания ≤ ±0.3 дБ; подавление в полосе задерживания ≥ 60 дБн на частотах 5.5 ГГц и 8.7 ГГц; пульсации группового времени задержки ≤ 3 нс, что удовлетворяет требованиям к линейности фазовой характеристики.
Изделие отличается стабильностью и надежностью работы. Возможна гибкая настройка параметров: рабочей частоты, полосы пропускания, глубины подавления. Является ключевым компонентом для очистки сигнала во входных трактах СВЧ-аппаратуры и приемных трактах радиолокационных станций.
| Технические характеристики | ||
| 1 | Тип | Фильтр |
| 2 | Модель | BPF6.2-8.2GS-5025 |
| 3 | Рабочая частота | 6.2–8.2 ГГц |
| 4 | Вносимые потери | ≤ 1 дБ |
| 5 | КСВН | ≤ 1.4 |
| 6 | Неравномерность в полосе пропускания | ≤ ±0.3 дБ |
| 7 | Подавление в полосе задерживания | ≥ 60 дБн на частотах 5.5 ГГц и 8.7 ГГц |
| 8 | Пульсации группового времени задержки в полосе пропускания | ≤ 3 нс |
