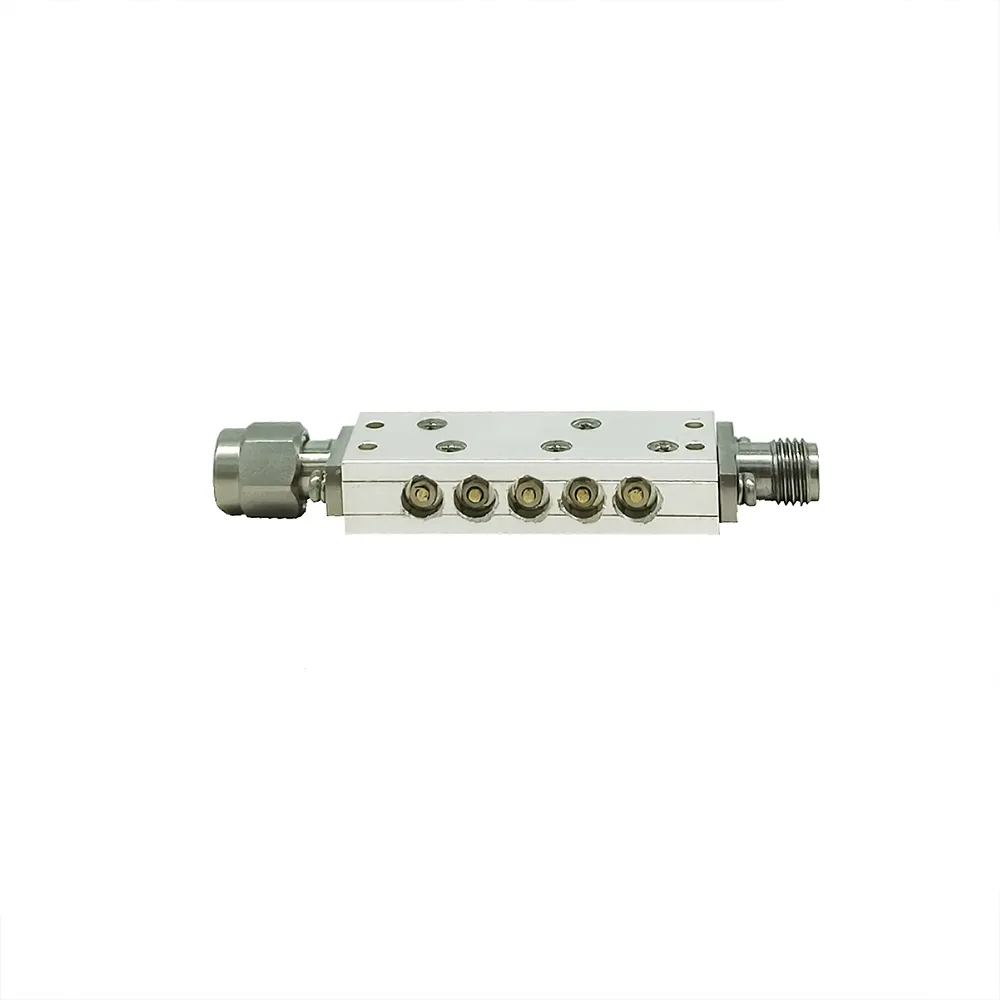

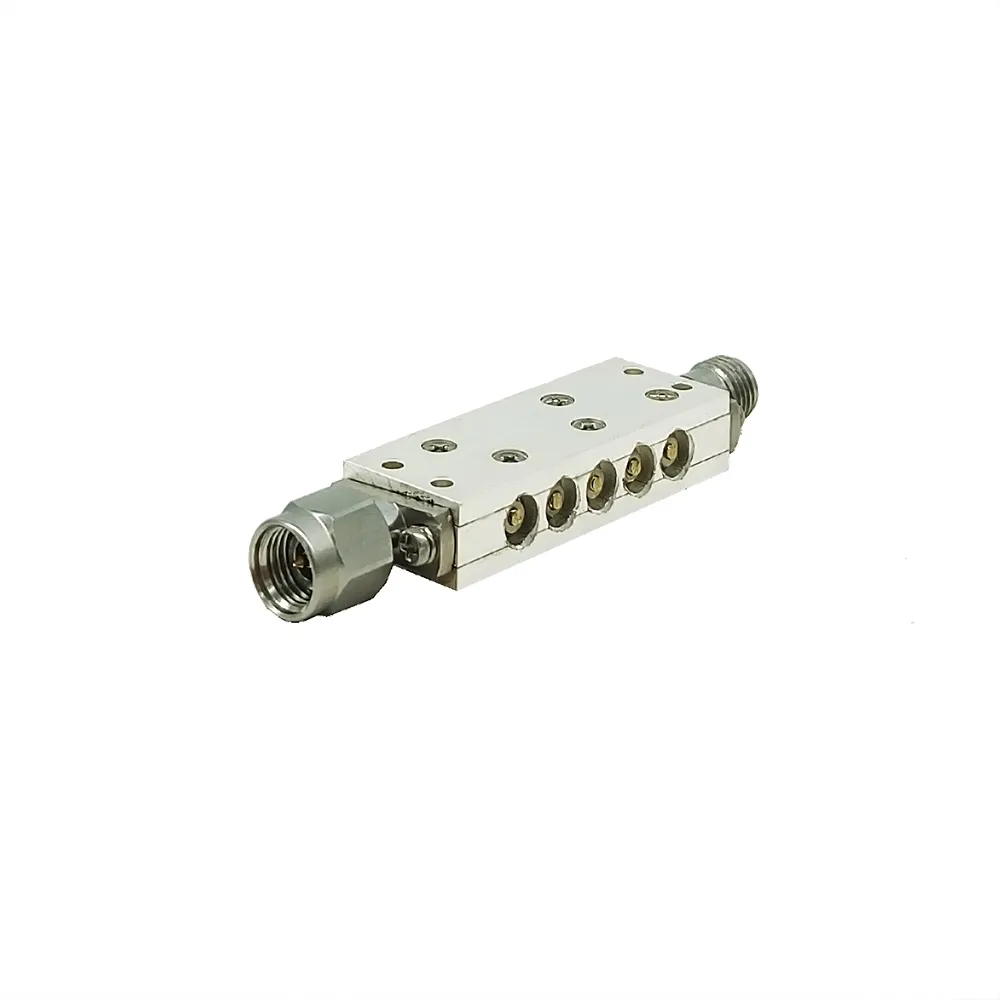

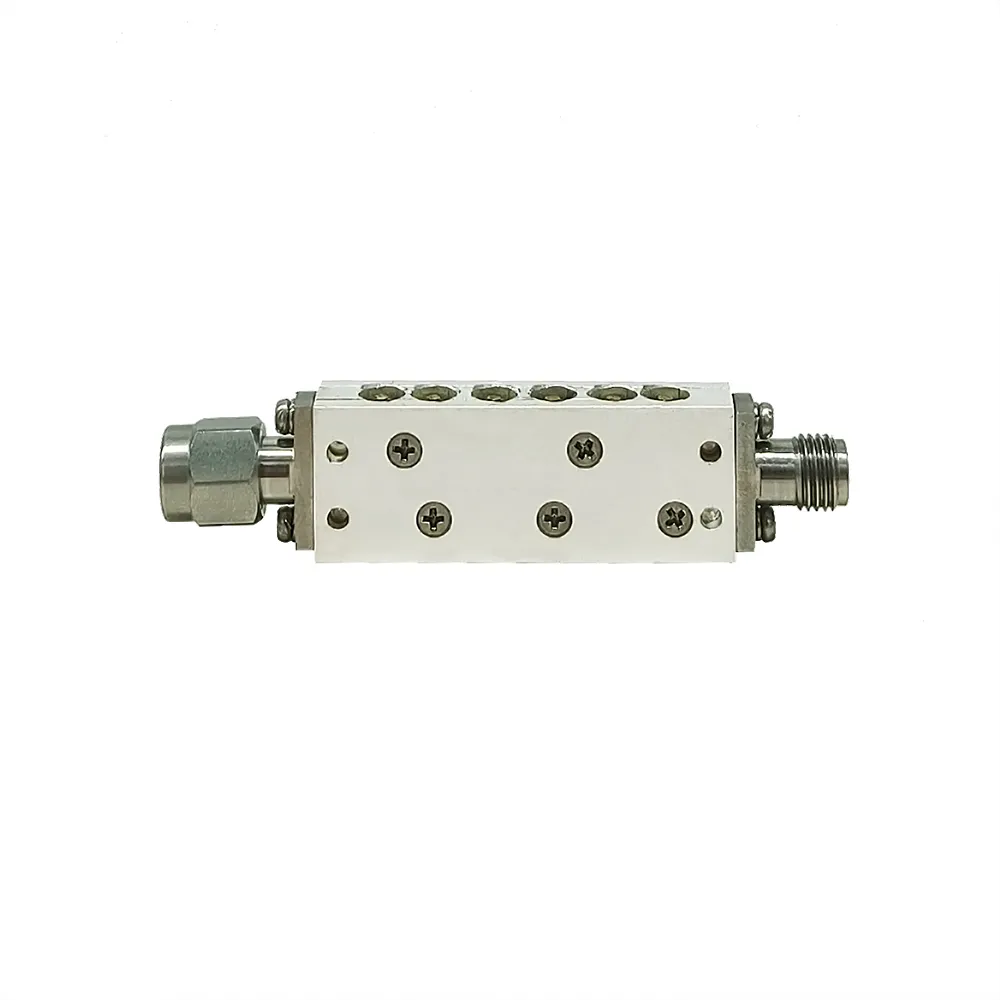

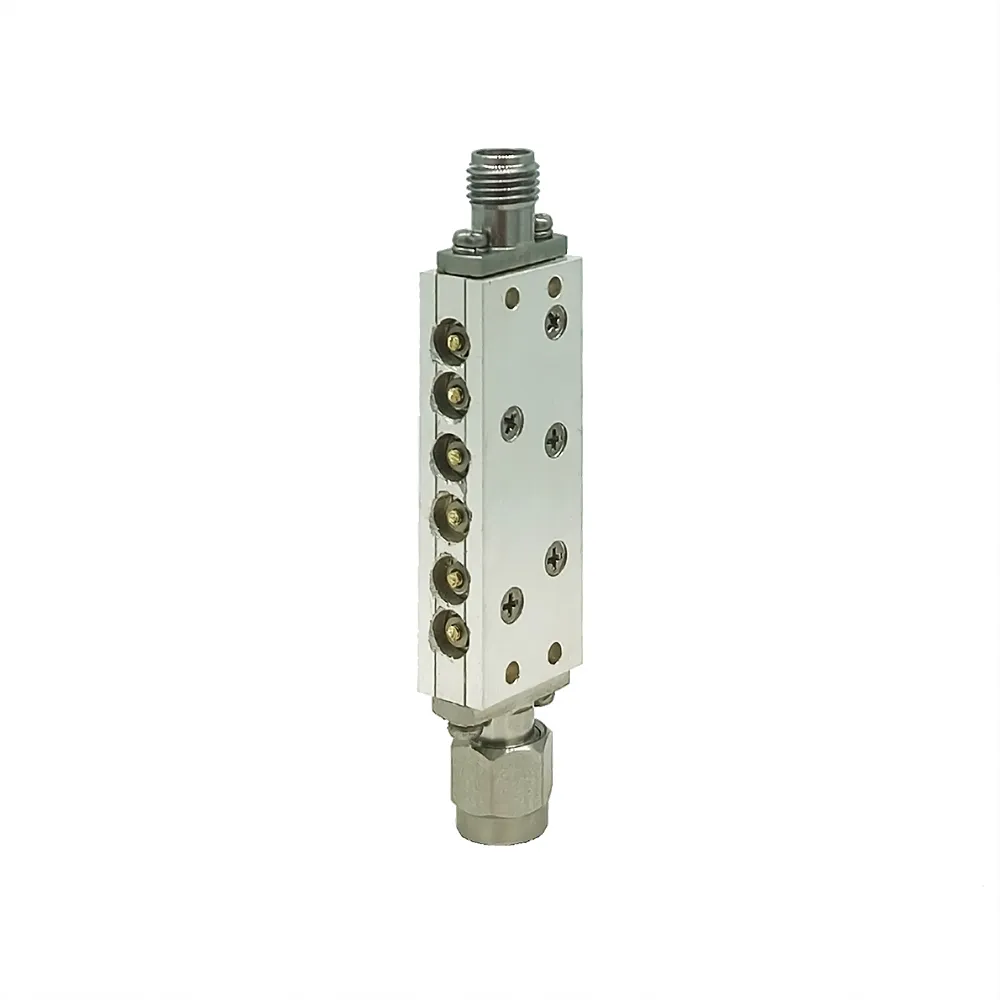

Рабочая частота 22–30 ГГц. Предназначен для применения в системах спутниковой связи, миллиметровых радиолокационных комплексах и СВЧ-измерениях. Обеспечивает селекцию сигналов в целевой полосе частот и подавление паразитных составляющих.
Ключевые параметры: вносимые потери ≤ 2 дБ, КСВН ≤ 1.8, неравномерность в полосе пропускания ≤ 1 дБ; подавление в полосе задерживания: не менее 50 дБн в диапазонах от постоянного тока до 20 ГГц и 32–43 ГГц, что обеспечивает эффективное повышение чистоты сигнала.
Относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: рабочей частоты, полосы пропускания, глубины подавления. Изделие отличается стабильностью и надежностью работы, являясь ключевым компонентом для очистки сигнала в системах миллиметрового диапазона и радиолокационных комплексах.
| Технические характеристики | ||
| 1 | Тип | Фильтр |
| 2 | Модель | BPF22-30GK-5012 |
| 3 | Рабочая частота | 22–30 ГГц |
| 4 | Вносимые потери | ≤ 2 дБ |
| 5 | КСВН | ≤ 1.8 |
| 6 | Неравномерность в полосе пропускания | ≤ 1 дБ |
| 7 | Подавление в полосе задерживания | ≥ 50 дБн в диапазоне DC–20 ГГц; ≥ 50 дБн в диапазоне 32–43 ГГц |
