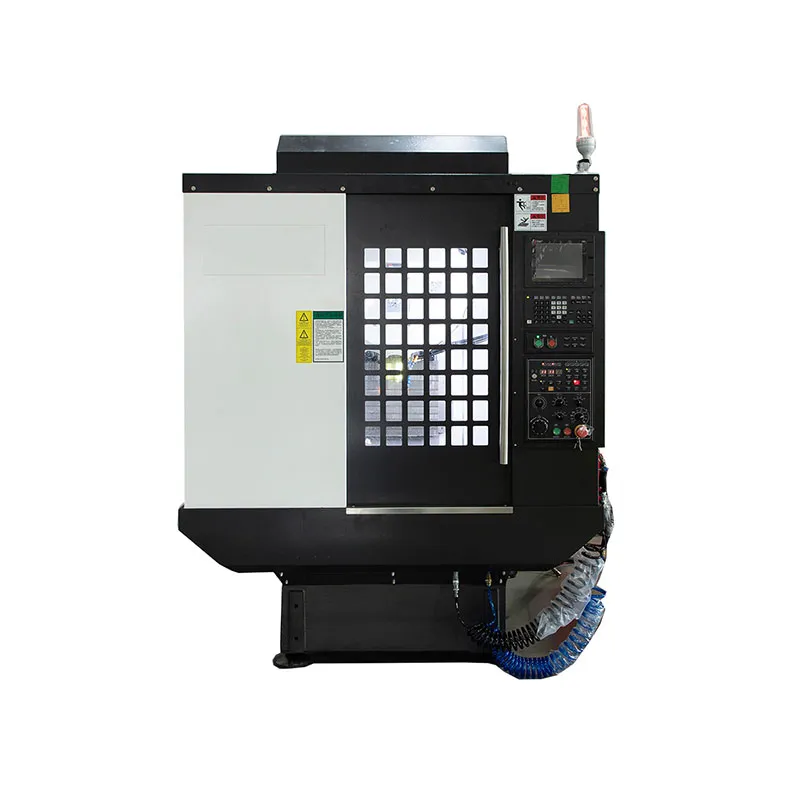

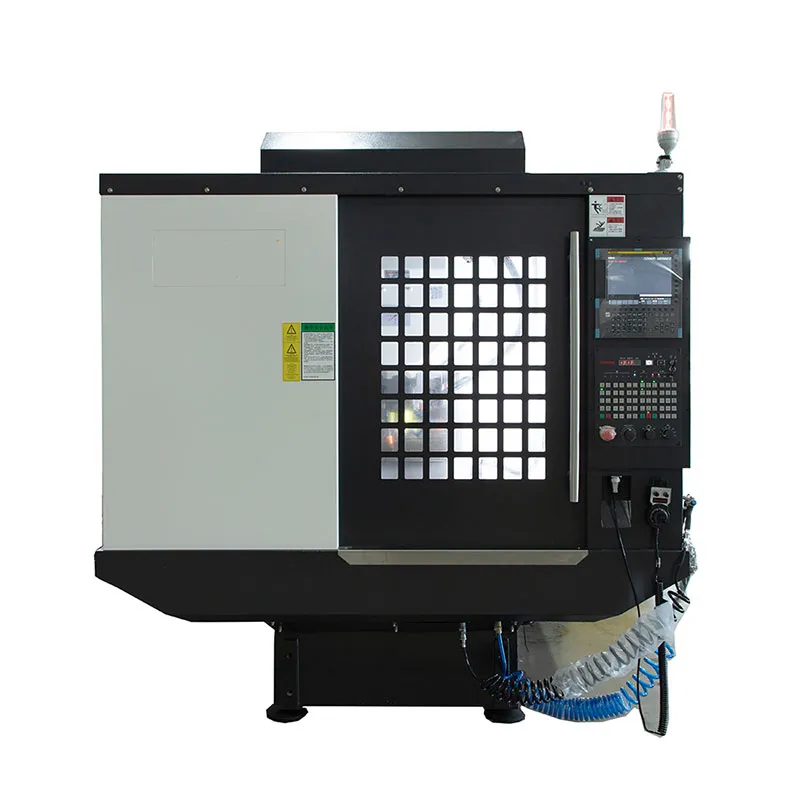

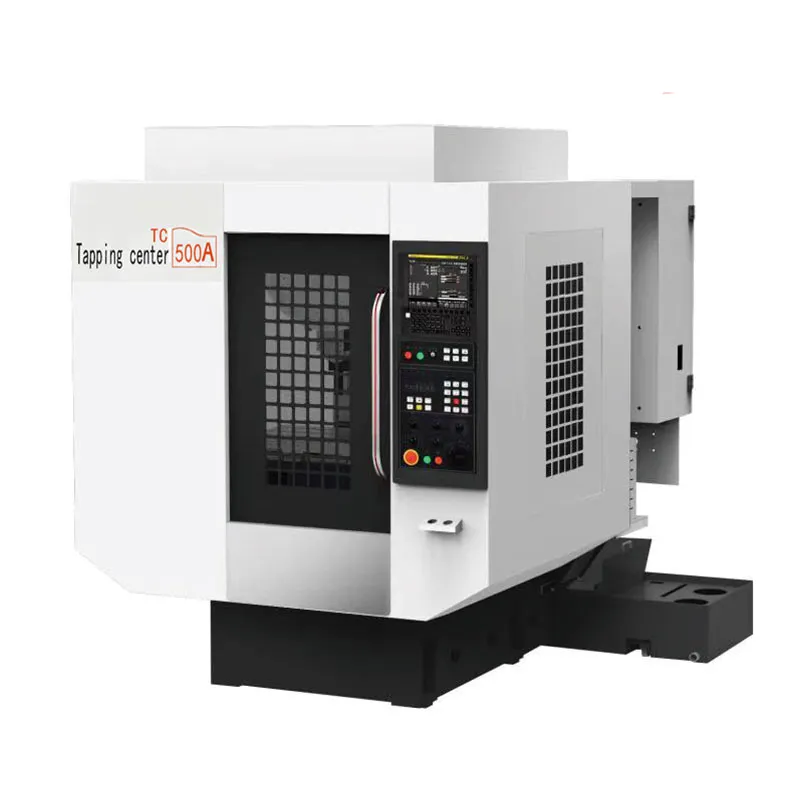

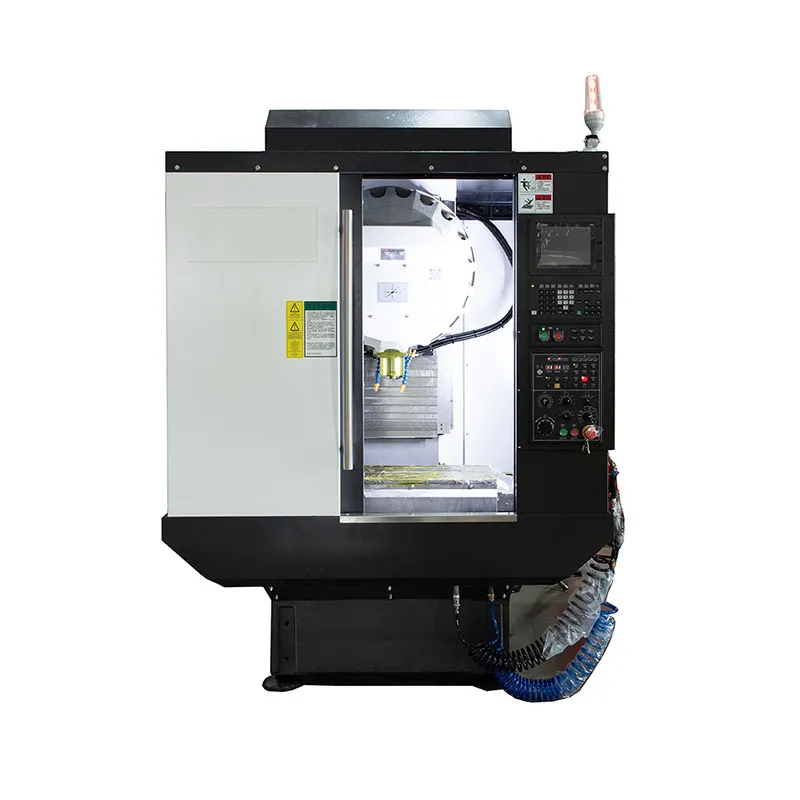

Позиционирование продукции: Сверлильно-фрезерные центры серии T включают две модели: T500 и T600. Они специально разработаны для высокоскоростного сверления, нарезания резьбы и фрезерования продукции 3C, прецизионных деталей, метизов и мелких пресс-форм. В них используется высокоскоростной прямой привод шпинделя и высокожесткая трансмиссионная система, что обеспечивает сочетание точности и эффективности, делая их адаптируемыми для крупносерийного производства.
Технические характеристики: Размер рабочего стола составляет 400 x 600 мм для T500 и 400 x 700 мм для T600. Ходы X/Y/Z составляют 500-600 мм, 400 мм и 300 мм соответственно. Нагрузка на рабочий стол для обеих моделей составляет 250 кг, что оптимально для серийной обработки мелких и средних прецизионных заготовок.
Ключевые преимущества: Шпиндель с конусом BT30 обеспечивает частоту вращения 12000-20000 об/мин и мощность 5,5-7,5 кВт; точность позиционирования составляет 0,008 мм, точность повторного позиционирования - 0,005 мм; скорость быстрых перемещений по трем осям достигает 60 м/мин, модель T500 оснащается инструментальным магазином на 16 инструментов, модель T600 - на 21 инструмент, время смены инструмента составляет всего 1,3 с. Конструкция отличается стабильностью и высокой эффективностью обработки.
Типичные области применения: Подходит для серийной обработки продукции 3C, прецизионных метизов, электродов для мелких пресс-форм, деталей медицинского оборудования и автомобильных компонентов.
Резюме ценности: Благодаря высокоскоростной и высокоточной обработке, эффективной смене инструмента и высокой надежности, станки являются идеальным оборудованием для серийного производства прецизионных деталей. Они обеспечивают стабильные и эффективные решения для обработки. Подробности можно узнать по запросу.
| Параметр | Единица | T500 | T600 |
| Размер рабочего стола | мм | 400 x 600 | 400 x 700 |
| Продольный ход (X) | мм | 500 | 600 |
| Поперечный ход (Y) | мм | 400 | 400 |
| Вертикальный ход (Z) | мм | 300 | 300 |
| Т-образные пазы (кол-во пазов - размер x шаг) | мм | 3-14 x 100 | 3-14 x 100 |
| Расстояние от оси шпинделя до направляющей колонны | мм | 450 | 450 |
| Расстояние от торца шпинделя до рабочего стола | мм | 155-455 | 150-450 |
| Конус шпинделя | - | BT30 | BT30 |
| Частота вращения шпинделя | об/мин | 12000-20000 | 12000-20000 |
| Тип привода шпинделя | - | Прямой | Прямой |
| Мощность шпинделя | кВт | 5,5-7,5 | 5,5-7,5 |
| Тип направляющих X/Y/Z | - | X,Y: 25 Z: 30 | X,Y: 25 Z: 30 |
| Шарико-винтовые пары X/Y/Z | - | 2516/2516/3616 | 2516/2516/3616 |
| Макс. нагрузка на стол | кг | 250 | 250 |
| Скорость быстрых перемещений (X/Y/Z) | м/мин | 60 | 60 |
| Точность позиционирования | мм | 0,008 | 0,008 |
| Точность повторного позиционирования | мм | 0,005 | 0,005 |
| Емкость инструментального магазина | шт | 16 | 21 |
| Макс. диаметр фрезы | мм | 80 | 80 |
| Время смены инструмента (инструмент-инструмент) | с | 1,3 | 1,3 |
| Габаритные размеры (Д x Ш x В) | м | 2,0 x 2,1 x 2,3 | 2,6 x 2,3 x 2,4 |
| Вес станка (примерно) | т | 3,6 | 4 |
