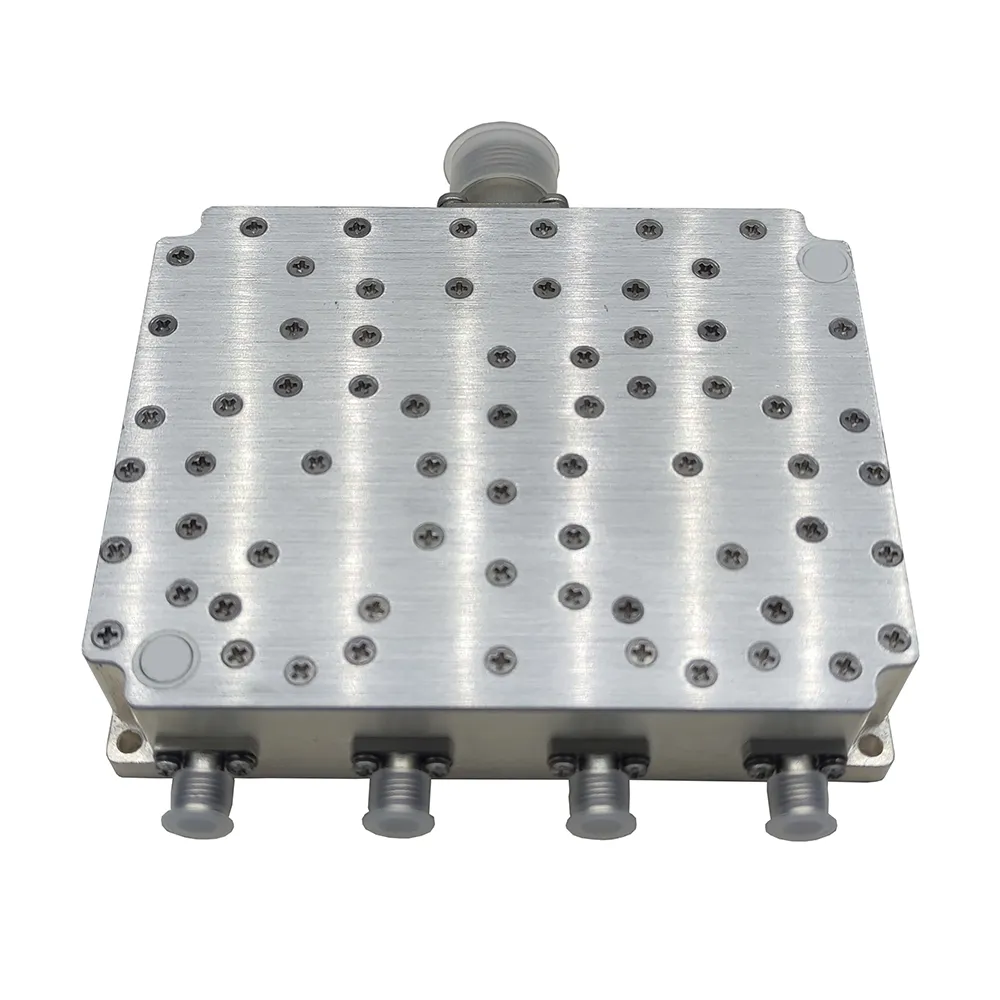

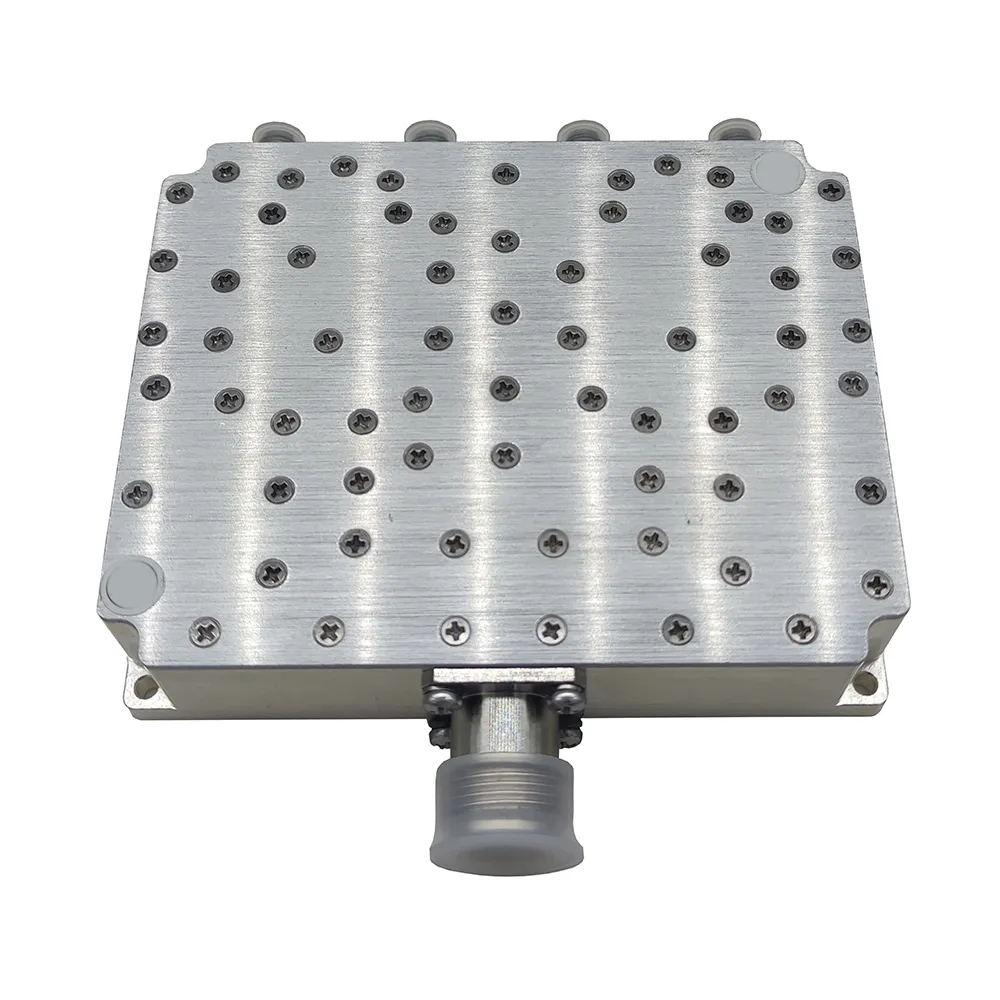

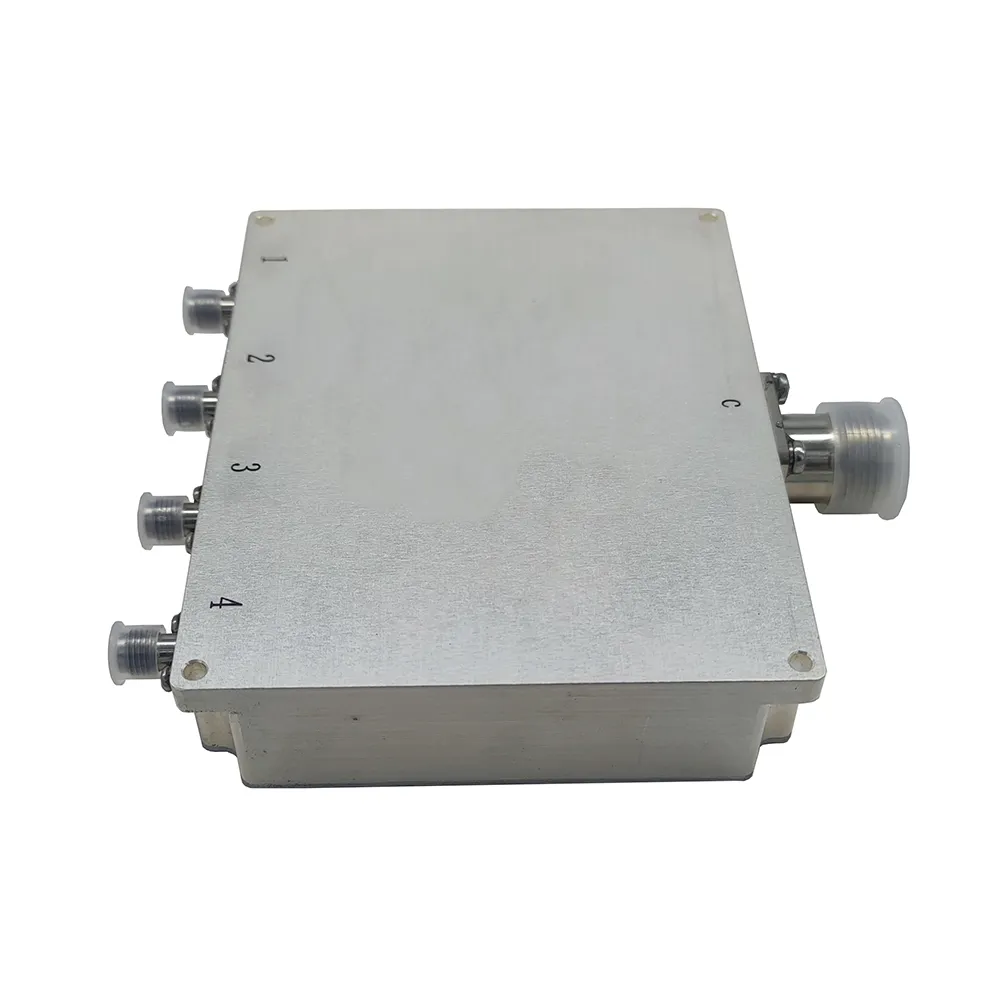

Данный делитель мощности 1:4 S-диапазона (PD4-3.1-3.4GS/N) работает в полосе частот 3.1–3.4 ГГц. Характеризуется вносимыми потерями не более 0.6 дБ, развязкой каналов не менее 18 дБ, амплитудным дисбалансом ≤ ±0.3 дБ и фазовым дисбалансом ≤ ±5°.
Допустимая импульсная мощность составляет 1.6 кВт (скважность 2%), что обеспечивает его применение в мощных радиолокационных системах.
Устройство разработано для применения в системах спутниковой связи, радиолокации и высокомощных СВЧ-трактах. Обеспечивает равномерное распределение входного сигнала по четырем выходным каналам, отвечая жестким требованиям к прецизионному распределению сигналов в фазированных антенных решетках и многоканальных приемниках.
Изделие относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: рабочей частоты, количества каналов, габаритных размеров и типа соединителей для адаптации к различным условиям установки.
| Технические характеристики | ||
| 1 | Тип | Делитель мощности 1:4 |
| 2 | Модель | PD4-3.1-3.4GS/N |
| 3 | Рабочая частота | 3.1–3.4 ГГц |
| 4 | Вносимые потери | ≤ 0.6 дБ |
| 5 | Амплитудный дисбаланс | ≤ ±0.3 дБ |
| 6 | Фазовый дисбаланс | ≤ ±5° |
| 7 | Развязка | ≥ 18 дБ |
| 8 | КСВН | ≤ 1.4 |
| 9 | Мощность | 1.6 кВт (импульсная); скважность 2% |
