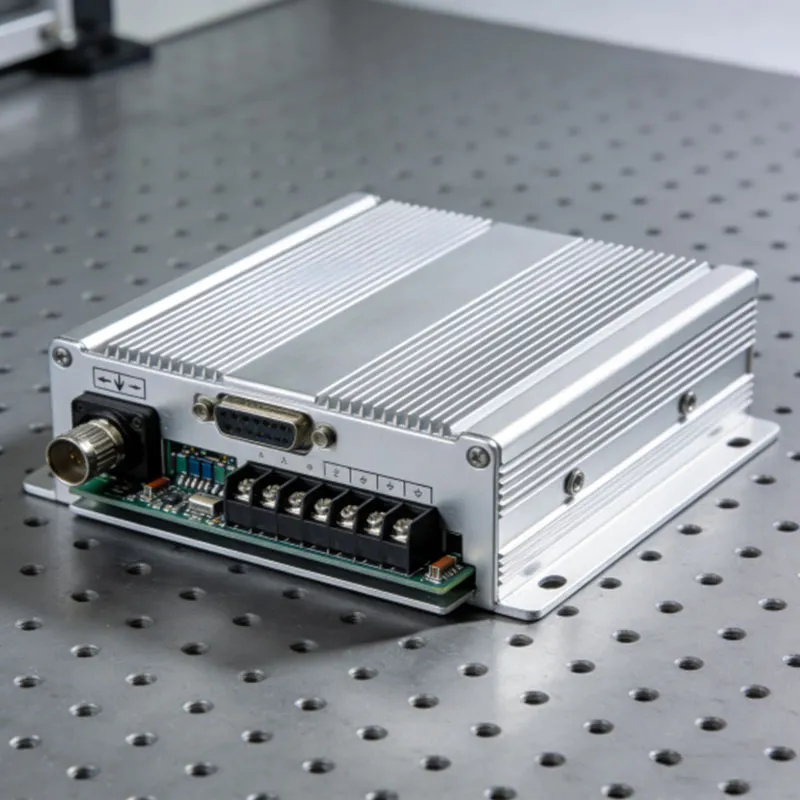

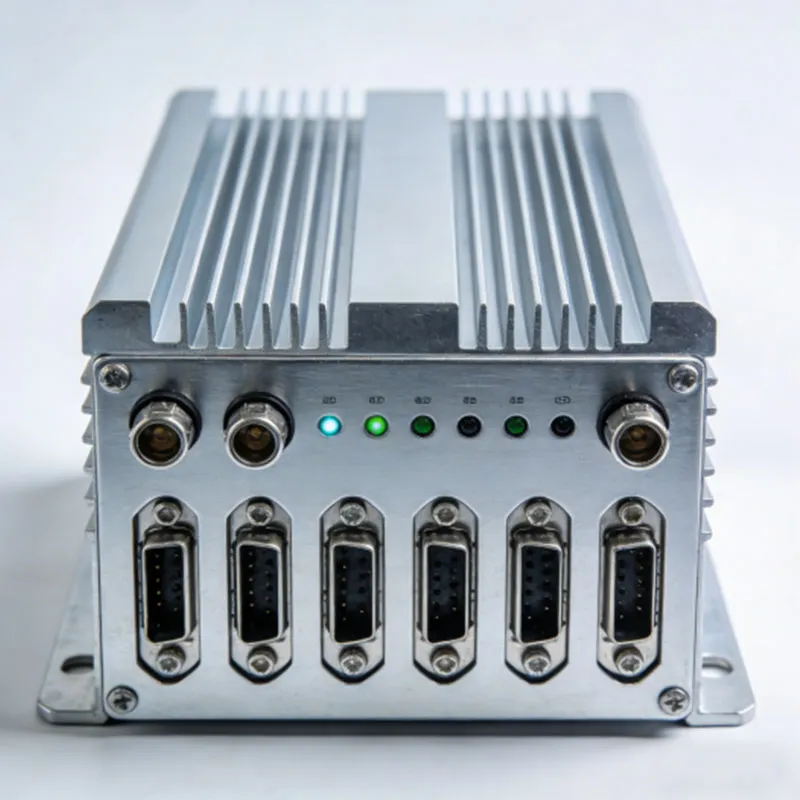

Данный приемо-передающий преобразовательный модуль для передачи данных, слежения, испытаний и измерения дальности является высокопроизводительным ключевым радиочастотным компонентом. Он специально разработан для сценариев многодиапазонной передачи данных, слежения, испытаний и измерения дальности.
Данный приемо-передающий преобразовательный модуль для передачи данных, слежения, испытаний и измерения дальности является высокопроизводительным ключевым радиочастотным компонентом. Он специально разработан для сценариев многодиапазонной передачи данных, слежения, испытаний и измерения дальности. Благодаря превосходным характеристикам преобразования и стабильности работы, модуль широко применяется в таких областях, как связь, управление и измерение, радиолокация, обеспечивая эффективные и надежные решения для преобразования сигналов в различных устройствах и удовлетворяя инженерным требованиям множества сценариев.
Его электрические характеристики находятся на высоком уровне: рабочий частотный диапазон охватывает множество полос, входной сигнал поддерживается в диапазонах L, S, C и других, а также обеспечивается двунаправленное переключение с ПЧ. КСВН составляет ≤1.5, коэффициент преобразования ≥30 дБ, уровень паразитных составляющих ≤-60 дБн, что эффективно гарантирует чистоту сигнала. Модуль также обладает превосходными способностями к подавлению паразитных составляющих в ПЧ тракте и подавлению зеркального канала. Выходной уровень может точно регулироваться с шагом 0.5 дБ. Физические характеристики обеспечивают высокую адаптивность: размеры могут быть изготовлены по индивидуальному заказу. Рабочая температура составляет от –40 °C до +60 °C, температура хранения от –50 °C до +70 °C, что позволяет использовать модуль в экстремальных условиях. Конструкция компактна и стабильна.
| Параметр | Значение |
| Рабочий частотный диапазон | Входные диапазоны: L, S, C, X, Ku, Ka, Q, V; Выходной диапазон: IF / Входной диапазон: IF; Выходные диапазоны: L, S, C, X, Ku, Ka, Q, V |
| КСВН | ≤1.5 |
| Коэффициент преобразования | ≥30 дБ |
| Неравномерность коэффициента усиления | ±0.3 дБ на ±10 МГц, ±1 дБ на ±1000 МГц |
| Паразитные составляющие | ≤-60 дБн |
| Точка компрессии Pout-1dB | ≥+13 дБм |
| Интермодуляционные искажения третьего порядка | ≤-45 дБн |
| Подавление паразитных составляющих в ПЧ тракте | ≤-65 дБн / для некоррелированных сигналов ≤-80 дБ |
| Подавление зеркального канала | ≥60 дБн |
| Коэффициент шума | ≤16 дБ |
| Диапазон регулировки выходного уровня | 31.5 дБ, шаг 0.5 дБ |
| Параметр | Значение |
| Габаритные размеры | Изготавливается на заказ |
| Рабочая температура | –40 °C - +60 °C |
| Температура хранения | –50 °C - +70 °C |
