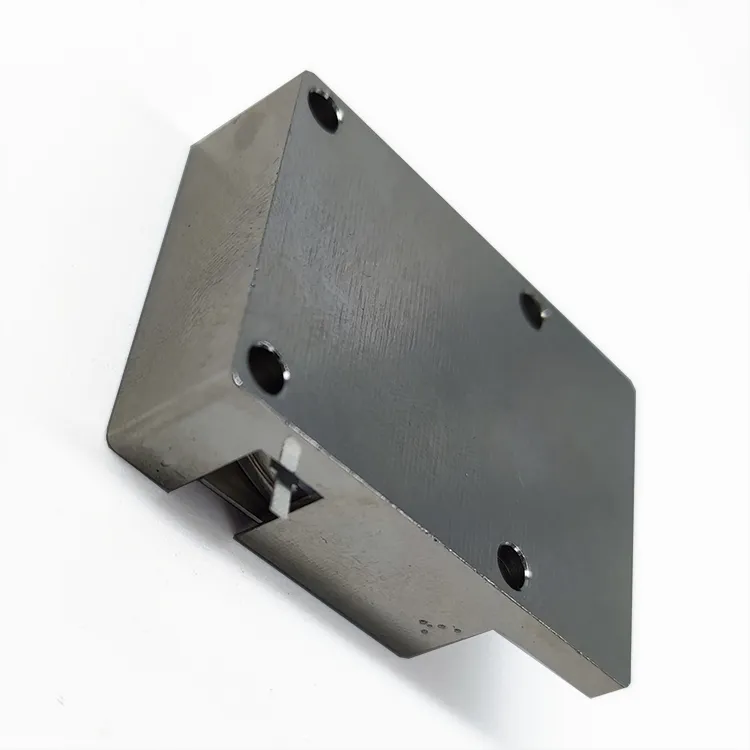

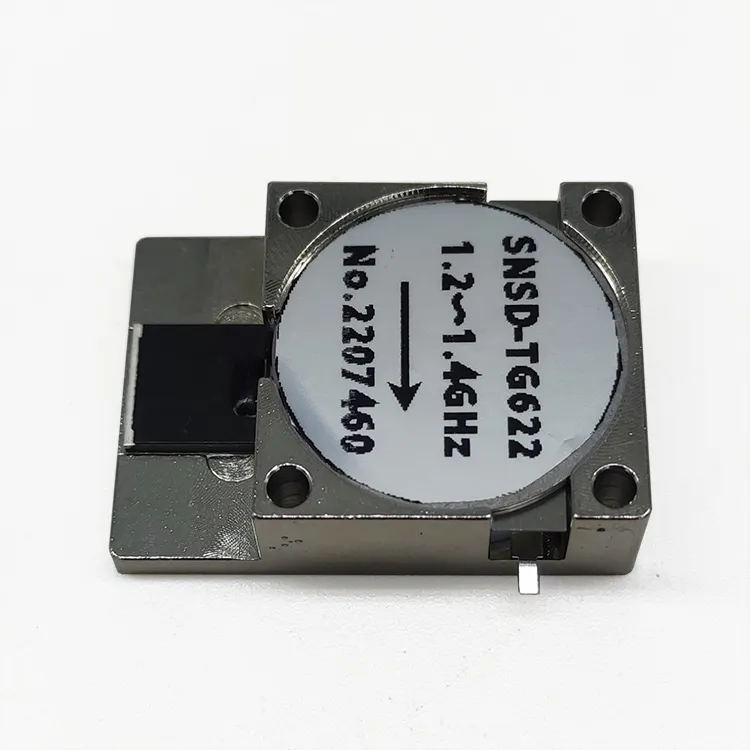

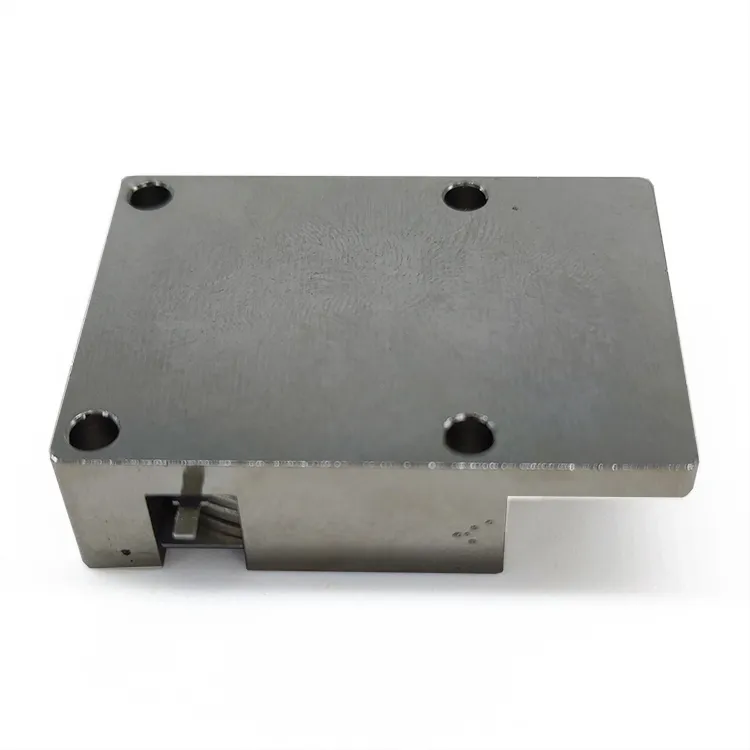

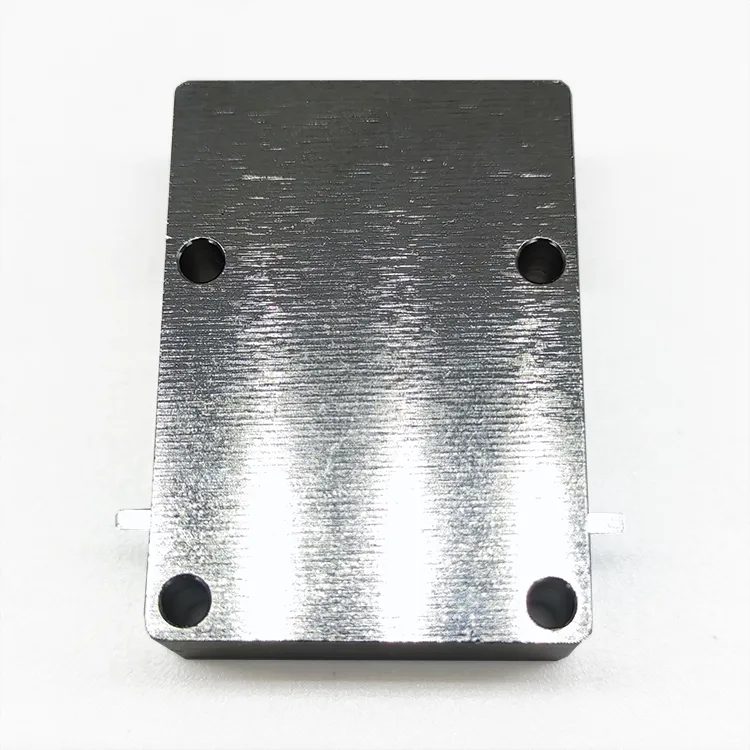

Данный полосковый изолятор (модель SNSD-TG622) работает в диапазоне частот 1.2–1.4 ГГц. Характеризуется вносимыми потерями не более 0.3 дБ, развязкой не менее 20 дБ, КСВН ≤ 1.2 и фазовым разбросом ≤ ±5°. Выдерживает импульсную мощность до 1000 Вт (при коэффициенте заполнения 15%), мощность нагрузки составляет 300 Вт.
Данный полосковый изолятор (модель SNSD-TG622) работает в диапазоне частот 1.2–1.4 ГГц. Характеризуется вносимыми потерями не более 0.3 дБ, развязкой не менее 20 дБ, КСВН ≤ 1.2 и фазовым разбросом ≤ ±5°. Выдерживает импульсную мощность до 1000 Вт (при коэффициенте заполнения 15%), мощность нагрузки составляет 300 Вт.
Устройство разработано для применения в системах спутниковой связи и радиолокационных комплексах. Обеспечивает эффективную развязку и защиту от отраженного сигнала. Относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика. Является ключевым компонентом СВЧ-трактов, обеспечивающим стабильность работы активных элементов.
| Технические характеристики | ||
| 1 | Тип | Полосковый изолятор |
| 2 | Модель | SNSD-TG622 |
| 3 | Рабочая частота | 1.2–1.4 ГГц |
| 4 | Вносимые потери | ≤ 0.3 дБ |
| 5 | Фазовый разброс | ≤ ±5° |
| 6 | Развязка | ≥ 20 дБ |
| 7 | КСВН | ≤ 1.2 |
| 8 | Мощность | 1000 Вт (импульсная, коэффициент заполнения 15%) |
| 9 | Мощность нагрузки | 300 Вт |
| 10 | Тип соединения | 2-W |
