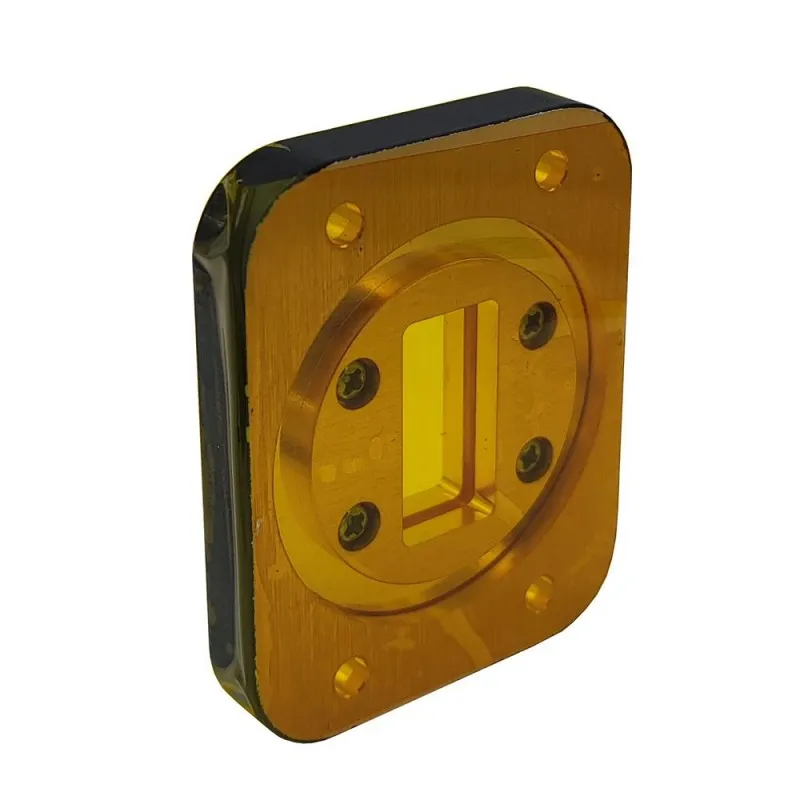

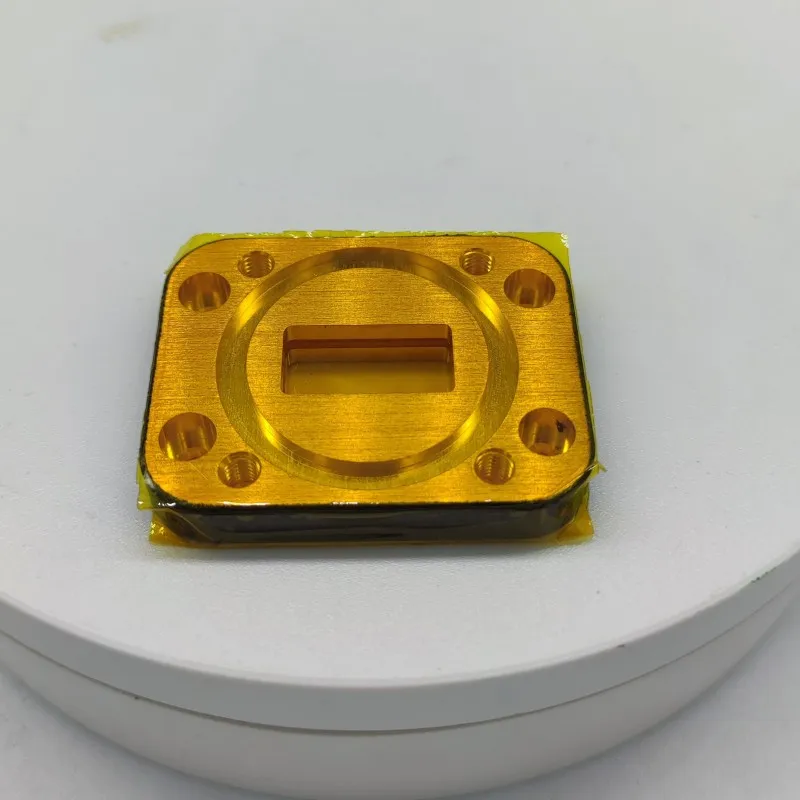

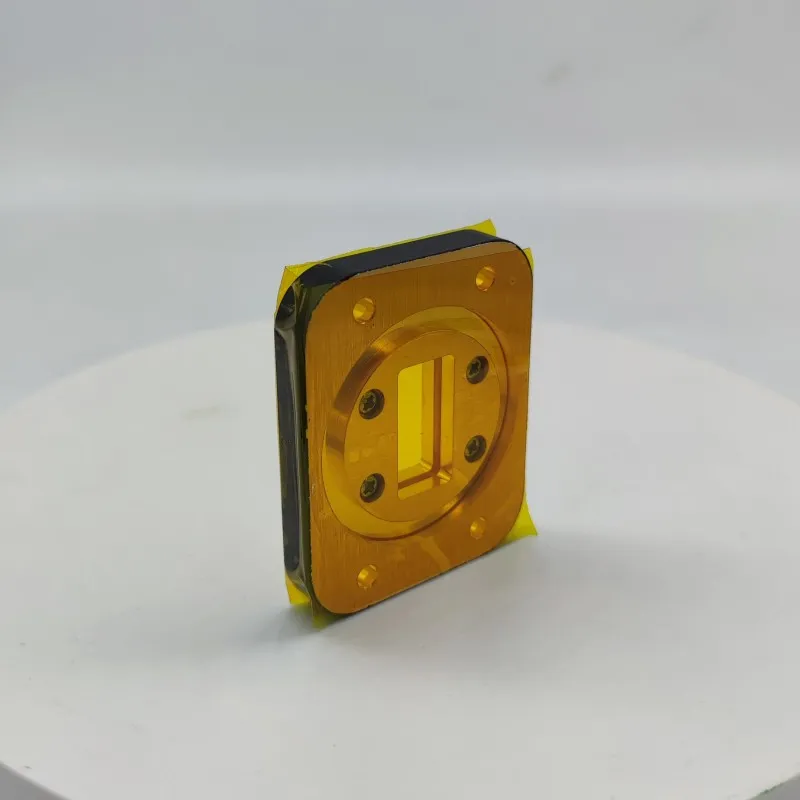

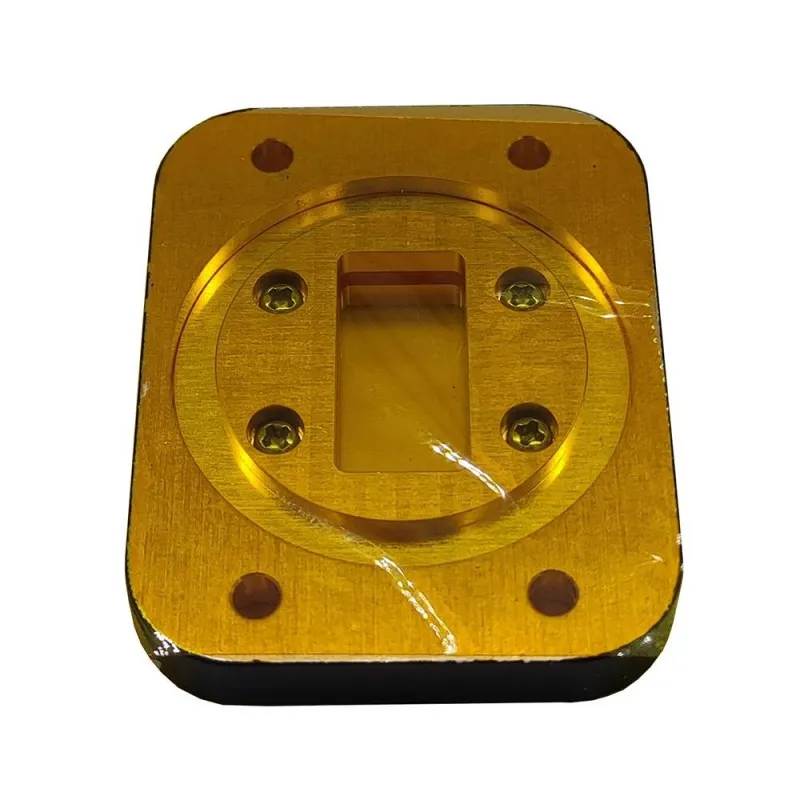

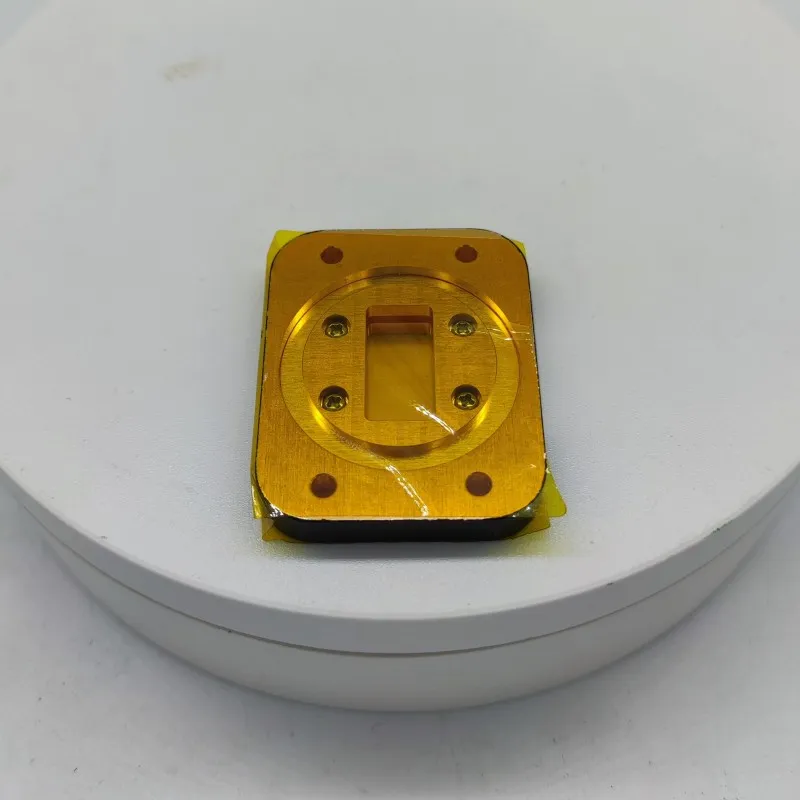

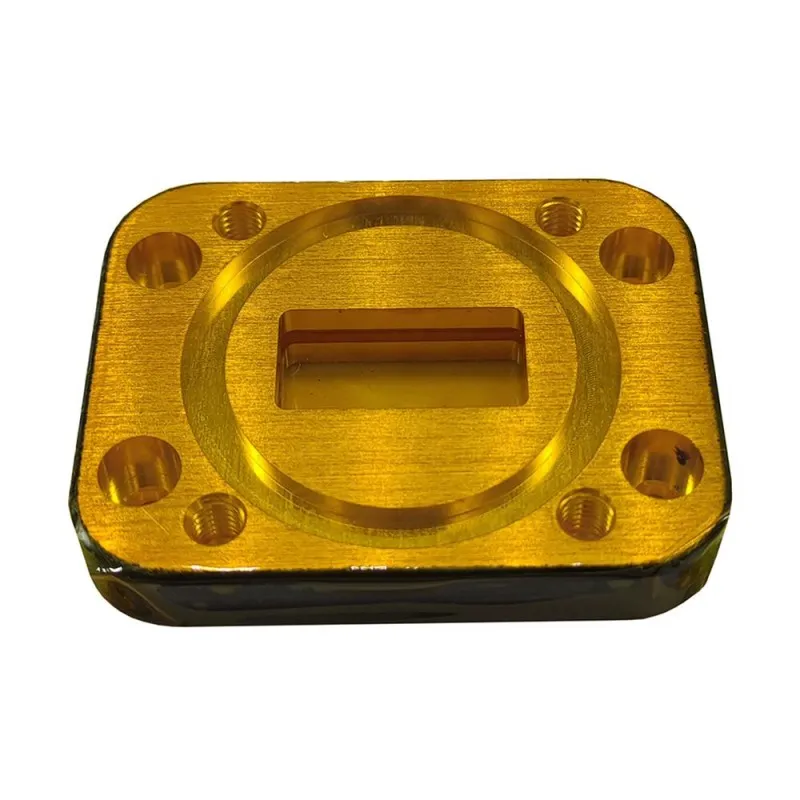

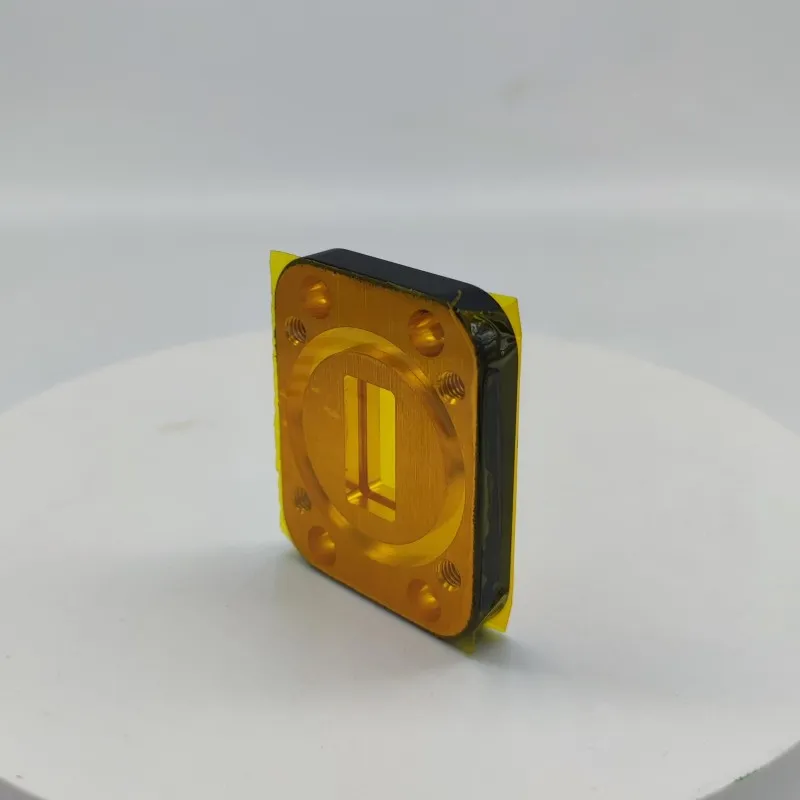

Данное волноводное окно WG120W-2411 является нестандартным изделием, изготовленным по индивидуальным требованиям. Оно работает в диапазоне частот 13,75–14,5 ГГц, имеет вносимые потери ≤0,2 дБ и КСВН ≤1,3. Изделие выполнено из качественного алюминиевого сплава и оснащено интерфейсом WR75, что обеспечивает его совместимость с различными микроволновыми коммуникационными системами, радиолокационным и спутниковым оборудованием связи.
Будучи нестандартным изделием, данное волноводное окно поддерживает полную настройку всех параметров, позволяя корректировать ключевые характеристики и конструктивные решения в зависимости от сценария применения. Продукция проходит строгий контроль качества, отличается высокой устойчивостью к внешним воздействиям и надежностью, способна стабильно функционировать в сложных промышленных условиях, предлагая эффективное и индивидуализированное решение для передачи сигналов в высокочастотной связи.
| Параметры и спецификации | ||
| 1 | Тип | Волноводное окно |
| 2 | Модель | WG120W-2411 |
| 3 | Рабочая частота | 13.75–14.5 ГГц |
| 4 | Вносимые потери | ≤0.2 дБ |
| 5 | КСВН | ≤1.3 |
| 6 | Интерфейс | WR75 |
| 7 | Материал | Алюминиевый сплав |
