В современных системах связи, радиолокации и измерительного оборудования радиочастотные переключатели являются ключевыми компонентами, обеспечивающими надежность и гибкость передачи сигналов. Представленная нашей компанией серия высокопроизводительных волноводных переключателей предлагает профессиональные решения для высокочастотных применений благодаря превосходным электрическим характеристикам, стабильной механической конструкции и широкому выбору моделей.

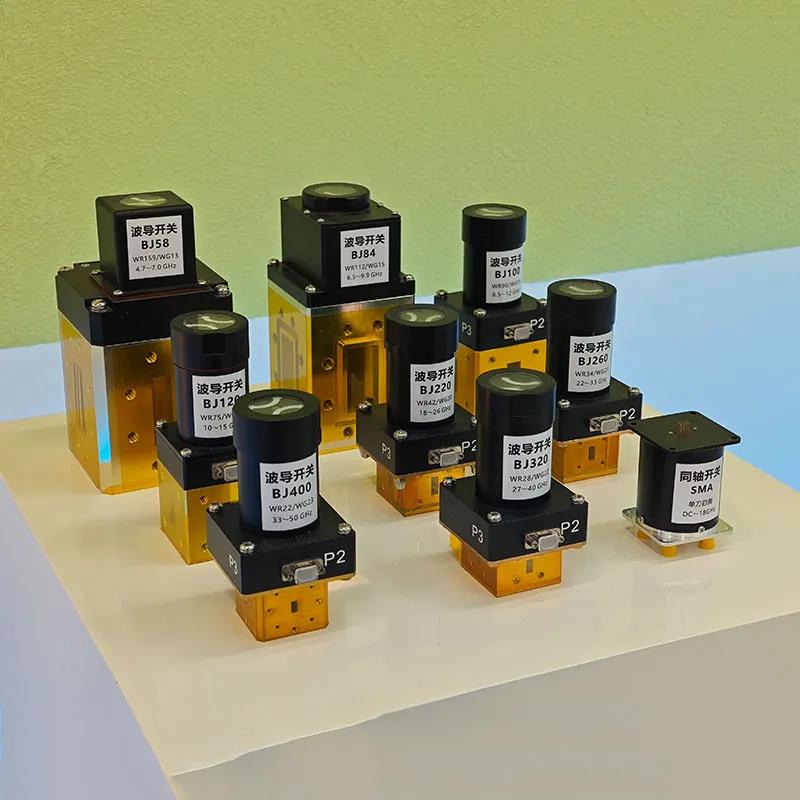

Серия волноводных переключателей нашей компании охватывает основные диапазоны частот от низких частот до миллиметрового диапазона волн, удовлетворяя требованиям различных сценариев применения. Ниже представлены ключевые параметры основных моделей:
Таблица
| Модель продукции | Стандарт волновода | Диапазон частот (ГГц) | Типичные сценарии применения |
| BJ58 | WR159/WG13 | 4.7–7.0 | Спутниковая связь, радиолокационные системы |
| BJ84 | WR112/WG15 | 6.5–9.9 | Микроволновые измерения, радиоэлектронная борьба |
| BJ100 | WR90/WG16 | 8.5–12.0 | Авиакосмическая отрасль, навигационное оборудование |
| BJ120 | WR75/WG17 | 10–15 | Связь 5G, миллиметровые радиолокаторы |

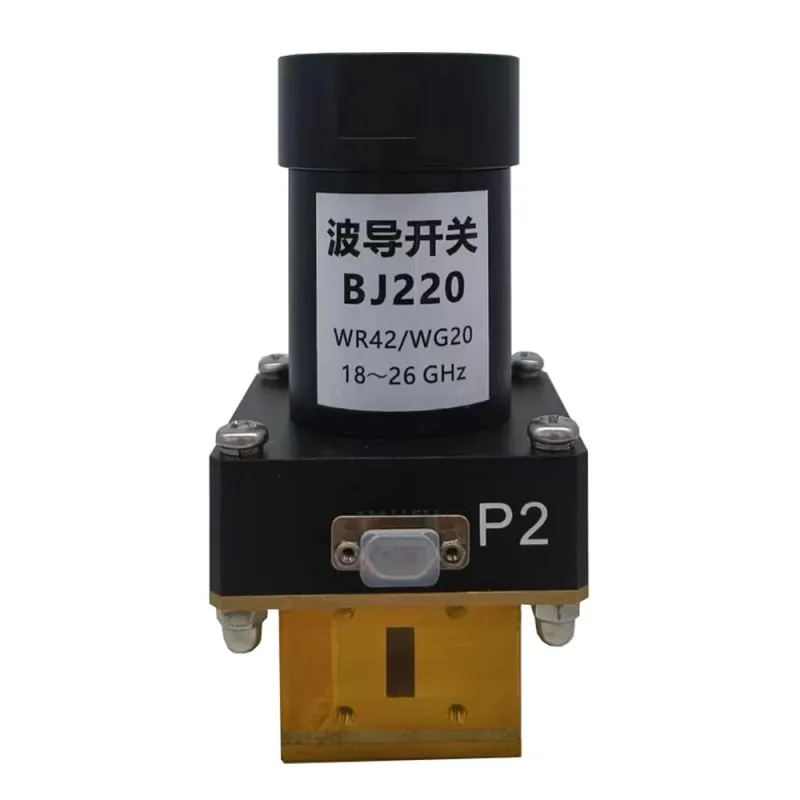

| BJ220 | WR42/WG20 | 18–26 | Наземные станции спутниковой связи, измерительные приборы |
| BJ260 | WR34/WG21 | 22–33 | Миллиметровая связь, дистанционное зондирование |

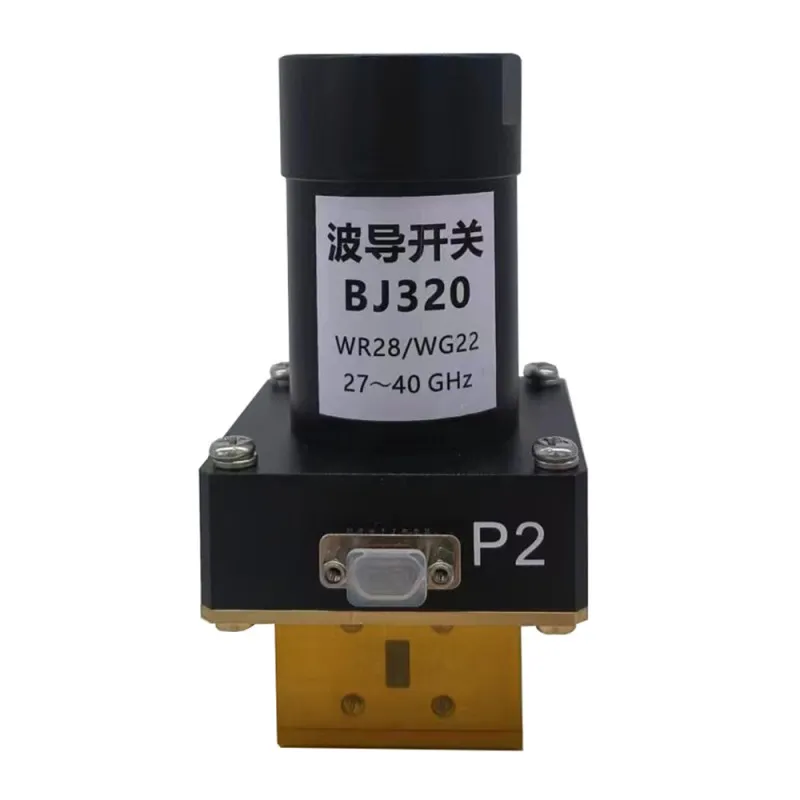

| BJ320 | WR28/WG23 | 27–40 | Высокоскоростная передача данных, фронтальные модули радиолокаторов |
| BJ400 | WR22/WG23 | 33–50 | Миллиметровая визуализация, научно-исследовательское оборудование |
| SMA коаксиальный переключатель | SMA | DC–18 | Общие измерения, лабораторные измерения |
1.Широкополосное покрытие, гибкая адаптация: Полное покрытие диапазона частот от 4.7 ГГц до 50 ГГц, поддержка интеграции в различные системы от микроволнового до миллиметрового диапазона. Возможность изготовления моделей со специальными частотными диапазонами по требованию заказчика.
2.Низкие вносимые потери, высокая развязка: Использование прецизионно обработанных волноводных полостей и высокопроизводительных контактов обеспечивает низкие потери при передаче сигнала и высокую развязку, эффективно повышая соотношение сигнал/шум системы.
3.Высокая надежность и длительный срок службы: Цельнометаллическая конструкция обеспечивает превосходную устойчивость к вибрациям и ударным нагрузкам. Ресурс переключателя достигает миллиона и более циклов, что гарантирует длительную стабильную работу в суровых условиях.
4.Быстрый отклик, прецизионное управление: Поддержка управления по уровням TTL/CMOS. Малое время переключения позволяет осуществлять коммутацию сигналов за миллисекунды, что подходит для высокоскоростных динамических систем.
5.Стандартизированные интерфейсы, простота интеграции: Совместимость с основными стандартами фланцев волноводов (например, UG, UDR) и коаксиальными интерфейсами SMA. Обеспечивает возможность прямого бесшовного подключения к существующим системам, снижая затраты на интеграцию.
Данный изолятор WR90 (модель BG100-23) работает в диапазоне частот 9–10 ГГц. Характеризуется вносимыми потерями не более 0.2 дБ, развязкой не менее 23 дБ и КСВН ≤ 1.15.
Данный корпусной комплект специально разработан для медицинского диагностического оборудования.
Данный прецизионный корпусной радиочастотный компонент, изготовленный методом механической обработки на станках с ЧПУ, является ключевым элементом обработки сигналов для базовых станций 5G и систем спутниковой связи.
Переходная пластина сложной формы является ключевым соединительным элементом в аэрокосмической отрасли и сфере автоматизации.
Данная несущая платформа является ключевым базовым компонентом для лидаров и прецизионного измерительного оборудования.
Рабочая частота 2–4 ГГц. Предназначен для применения в профессиональных системах связи. Обеспечивает селекцию сигналов в целевой полосе частот и подавление паразитных составляющих, гарантируя чистоту и стабильность передачи сигнала.
Рабочая частота: 33–38 ГГц. Предназначен для применения в системах миллиметрового диапазона: связь, радиолокация, измерительные комплексы. Обеспечивает селекцию полезного сигнала и подавление помех.
Данная матрица коммутации является ключевым оборудованием для высокопроизводительной коммутации радиочастотных сигналов. Она специально разработана для частотных диапазонов IF, L, S, X и широко применяется в таких областях, как связь, радиолокация, промышленный контроль и измерения, предоставляя стабильные и эффективные решения для маршрутизации сигналов.
Данный волноводный делитель мощности X-диапазона (PD8.5-10.5GW-2955) работает в полосе частот 8.5–10.5 ГГц. Характеризуется вносимыми потерями не более 0.5 дБ и КСВН ≤ 1.3.
Данный широкополосный двухканальный делитель мощности (PD2-6-18G) работает в диапазоне частот 6–18 ГГц.
Данный гибкий волновод (модель FWG137W-2500) специально разработан для спутниковой и радиолокационной связи в диапазоне частот 5.85–6.725 ГГц.
Переходная пластина сложной формы для коммуникационного оборудования является ключевым соединительным элементом для базовых станций 5G и радиочастотных модулей.
Данный делитель мощности 1:4 S-диапазона (PD4-3.1-3.4GS/N) работает в полосе частот 3.1–3.4 ГГц. Характеризуется вносимыми потерями не более 0.6 дБ, развязкой каналов не менее 18 дБ, амплитудным дисбалансом ≤ ±0.3 дБ и фазовым дисбалансом ≤ ±5°.
Рабочая частота 9.3–9.5 ГГц. Предназначен для применения в радиолокационных комплексах, системах спутниковой связи и фазированных антенных решетках. Обеспечивает высокостабильное ответвление сигнала и контроль мощности.
Встроенная цифровая температурная компенсация: колебания коэффициента усиления во всем диапазоне температур ≤2 дБ Сверхлегкая конструкция: вес всего 0,5 кг
Данный прецизионный экранирующий корпус, изготовленный методом механической обработки на станках с ЧПУ, является ключевым компонентом электромагнитной защиты медицинского диагностического оборудования.
