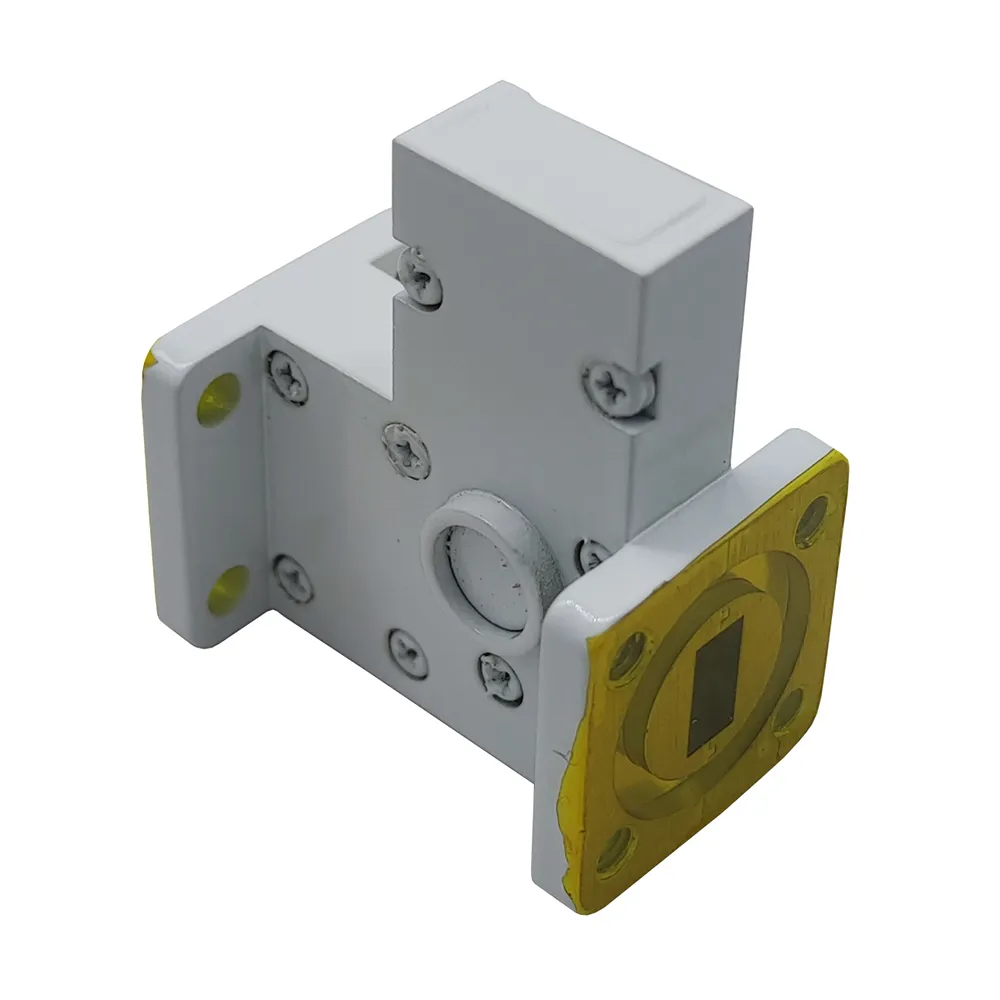

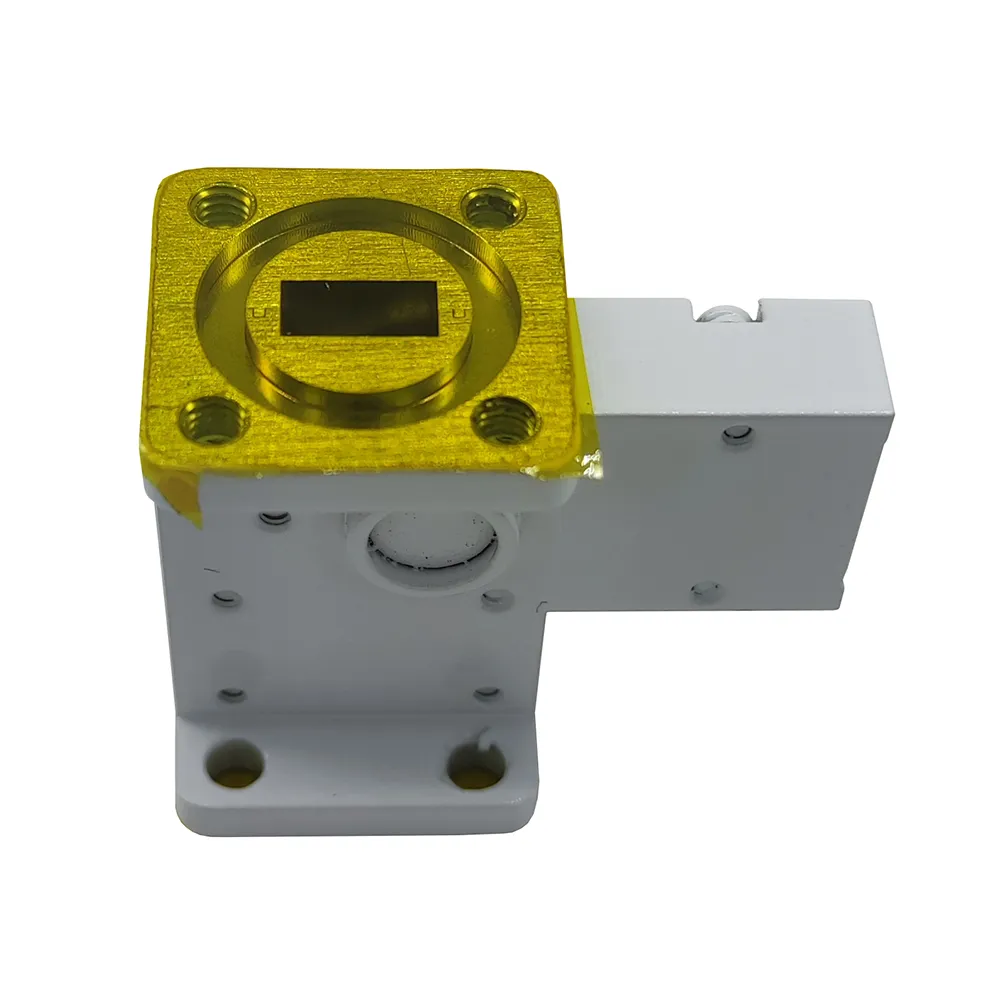

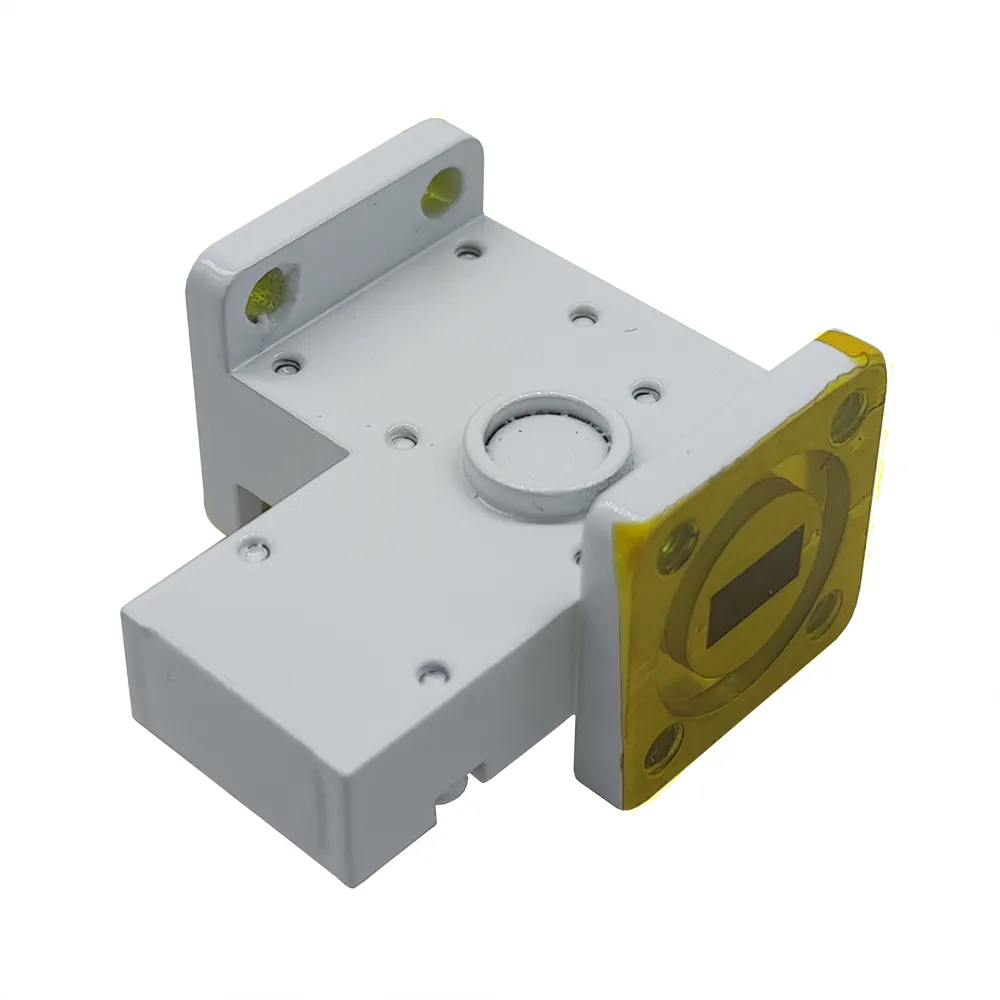

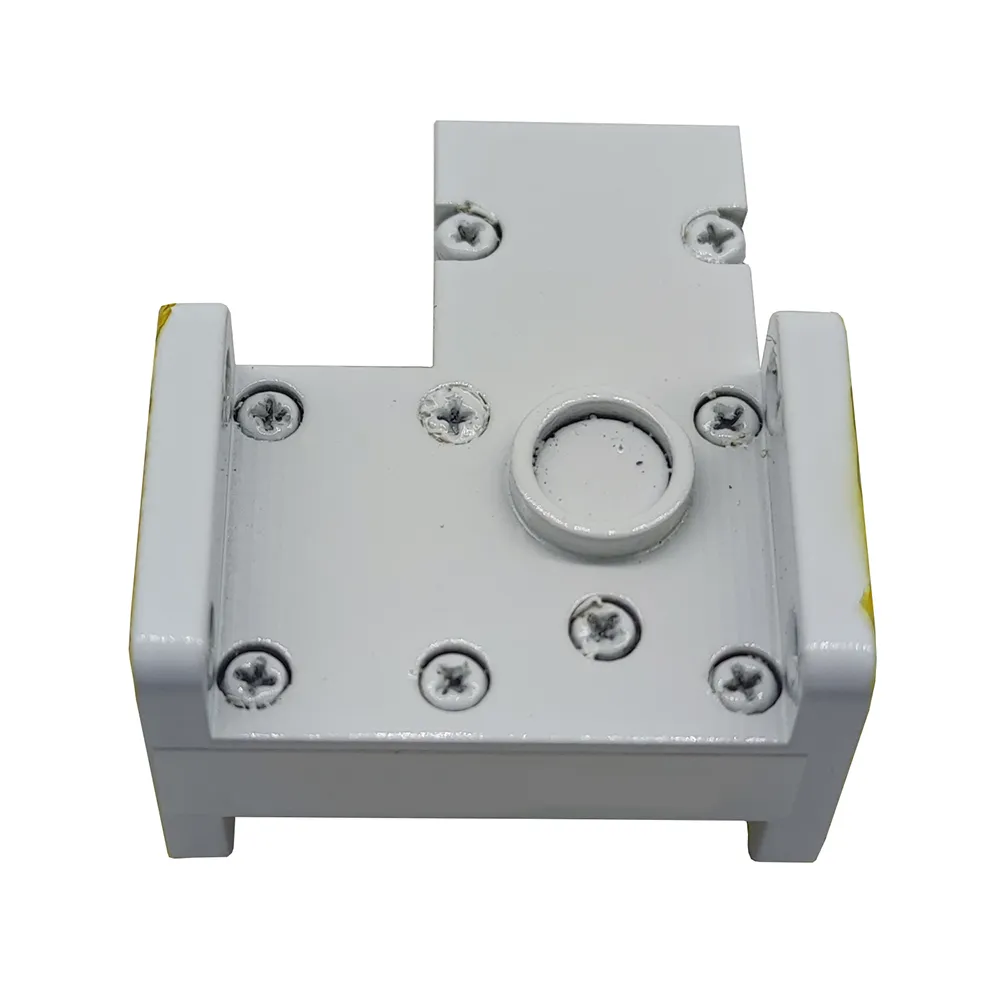

Данный волноводный изолятор (модель BG320-77) разработан для применения в системах спутниковой связи и радиолокационных комплексах в диапазоне 27–31 ГГц. Поставляется в двух исполнениях:
Для диапазона 29–31 ГГц: вносимые потери ≤ 0.3 дБ, развязка ≥ 20 дБ, КСВН ≤ 1.2
Для диапазона 27–31 ГГц: вносимые потери ≤ 0.35 дБ, развязка ≥ 18 дБ, КСВН ≤ 1.25
Проходящая мощность составляет 25 Вт, отражаемая мощность — 10 Вт.
Изделие относится к категории нестандартных разработок. Возможна гибкая настройка параметров под требования заказчика: рабочей частоты, габаритных размеров и других характеристик. Обеспечивает стабильную и надежную развязку в высокочастотных трактах систем связи.
| Технические характеристики | |||
| 1 | Тип | Волноводный изолятор | |
| 2 | Модель | BG320-77 | |
| 3 | Рабочая частота | 27–31 ГГц | 29–31 ГГц |
| 4 | Вносимые потери | ≤ 0.35 дБ | ≤ 0.30 дБ |
| 5 | Развязка | ≥ 18 дБ | ≥ 20 дБ |
| 6 | КСВН | ≤ 1.25 | ≤ 1.20 |
| 7 | Проходящая мощность | 25 Вт | 25 Вт |
| 8 | Отражаемая мощность | 10 Вт | 10 Вт |
